Zur turnusmäßigen Wartung bzw. Reparatur eines Flugzeuges gehört die anschließende Durchführung von Triebwerksprobeläufen. Zum Schutz der Bevölkerung hat die Flughafen Zürich AG (FZAG) die Planung einer Schallschutzhalle beauftragt, die über die gesetzlichen Anforderungen an den Lärmschutz hinausgeht.
Der Dlubal-Kunde WTM Engineers hat gemeinsam mit Suisseplan, Zürich, der GAC German Airport Consulting sowie LSB Gesellschaft für Lärmschutz dieses Projekt bearbeitet und im Juni 2014 zu einem erfolgreichen Abschluss geführt.
Die räumliche Tragkonstruktion der Schallschutzhalle wurde von WTM Engineers mit RSTAB statisch berechnet und mit STAHL SIA nach der Schweizer Stahlbaunorm SIA 263 bemessen
Analyse statique et dimensionnement
WTM Engineers GmbH, Hambourg, Allemagne
www.wtm-engineers.de

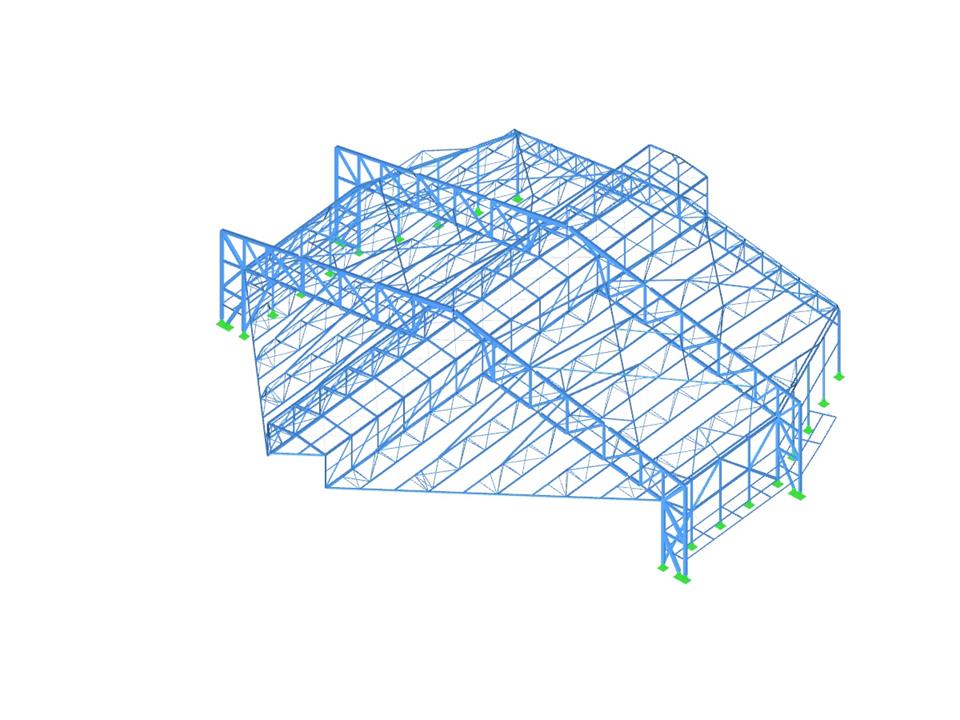

3D-Modell der Schallschutzhalle mit visualisierten Verformungen (© WTM Engineers GmbH)
Der Dlubal-Kunde WTM Engineers hat gemeinsam mit Suisseplan, Zürich, der GAC German Airport Consulting sowie LSB Gesellschaft für Lärmschutz dieses Projekt bearbeitet und im Juni 2014 zu einem erfolgreichen Abschluss geführt.
Die räumliche Tragkonstruktion der Schallschutzhalle wurde von WTM Engineers mit RSTAB statisch berechnet und mit STAHL SIA nach der Schweizer Stahlbaunorm SIA 263 bemessen
Analyse statique et dimensionnement
WTM Engineers GmbH, Hambourg, Allemagne
www.wtm-engineers.de
3D-Modell der Schallschutzhalle mit visualisierten Verformungen (© WTM Engineers GmbH)
Modèle utilisé dans
Schallschutzhalle aus Stahl
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 948 |
Nombre de barres | 2360 |
Nombre de cas de charge | 1 |
Poids total | 657,065 t |
Dimensions (métrique) | 91,112 x 88,313 x 25,596 m |
Dimensions (impériales) | 298.92 x 289.74 x 83.98 feet |
Version du logiciel | 8.04.01 |
