A manutenção e a reparação regular dos aviões incluem a execução de testes das turbinas. Para proteção da população, o aeroporto de Zurique (Flughafen Zürich AG) ordenou o planeamento de um hangar de proteção de ruído que prima por ir além dos requisitos definidos na lei.
O cliente da Dlubal WTM Engineers encarregou-se deste projeto, juntamente com a Suisseplan, Zurique, a GAC German Airport Consulting, assim como a LSB Gesellschaft für Lärmschutz, concluindo-o com êxito em junho de 2014.
A estrutura de suporte espacial do hangar de proteção de ruído foi calculada do ponto de vista estático pela WTM Engineers com o RSTAB e dimensionada com o módulo STEEL SAI de acordo com a norma suíça SIA 263.
Análise estrutural e dimensionamento
WTM Engineers GmbH, Hamburgo, Alemanha
www.wtm-engineers.de

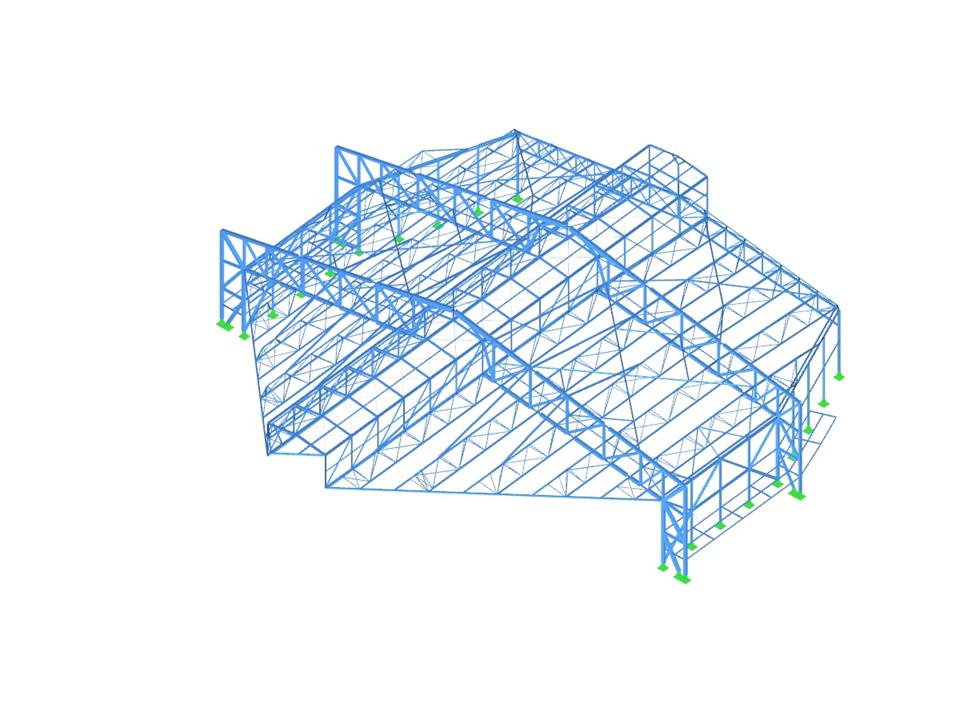

Modelo 3D do hangar de proteção de ruído com visualização de deformações (© WTM Engineers GmbH)
O cliente da Dlubal WTM Engineers encarregou-se deste projeto, juntamente com a Suisseplan, Zurique, a GAC German Airport Consulting, assim como a LSB Gesellschaft für Lärmschutz, concluindo-o com êxito em junho de 2014.
A estrutura de suporte espacial do hangar de proteção de ruído foi calculada do ponto de vista estático pela WTM Engineers com o RSTAB e dimensionada com o módulo STEEL SAI de acordo com a norma suíça SIA 263.
Análise estrutural e dimensionamento
WTM Engineers GmbH, Hamburgo, Alemanha
www.wtm-engineers.de
Modelo 3D do hangar de proteção de ruído com visualização de deformações (© WTM Engineers GmbH)
Modelo utilizado em
Hangar de proteção de ruído em aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 948 |
Número de barras | 2360 |
Número de casos de carga | 1 |
Peso total | 657,065 t |
Dimensões (métricas) | 91,112 x 88,313 x 25,596 m |
Dimensões (imperial) | 298.92 x 289.74 x 83.98 feet |
Versão do programa | 8.04.01 |
