Součástí pravidelné údržby letounů, případně jejich opravy, jsou následné testy motoru letadla. Pro ochranu okolních obyvatel nechalo Curyšské mezinárodní letiště (Flughafen Zürich AG) postavit hangár s protihlukovými opatřeními, která přesahují rámec zákonných požadavků.
Projekt zpracovala firma WTM Engineers, klient společnosti Dlubal Software, a společně s trojicí dalších společností - Suisseplan Ingenieure z Curychu, GAC German Airport Consulting a LSB Gesellschaft für Lärmschutz - dokončila jeho realizaci v červnu 2014.
Firma WTM Egineers použila program RSTAB pro statický výpočet prostorové nosné konstrukce protihlukového hangáru a modul STEEL SIA pro návrh podle švýcarské normy SIA 263.
Statický výpočet a posouzení
WTM Engineers GmbH, Hamburk, Německo
www.wtm-engineers.de
Vizualizace deformací na 3D modelu protihlukového hangáru (© WTM Engineers GmbH)
Projekt zpracovala firma WTM Engineers, klient společnosti Dlubal Software, a společně s trojicí dalších společností - Suisseplan Ingenieure z Curychu, GAC German Airport Consulting a LSB Gesellschaft für Lärmschutz - dokončila jeho realizaci v červnu 2014.
Firma WTM Egineers použila program RSTAB pro statický výpočet prostorové nosné konstrukce protihlukového hangáru a modul STEEL SIA pro návrh podle švýcarské normy SIA 263.
Statický výpočet a posouzení
WTM Engineers GmbH, Hamburk, Německo
www.wtm-engineers.de
Vizualizace deformací na 3D modelu protihlukového hangáru (© WTM Engineers GmbH)

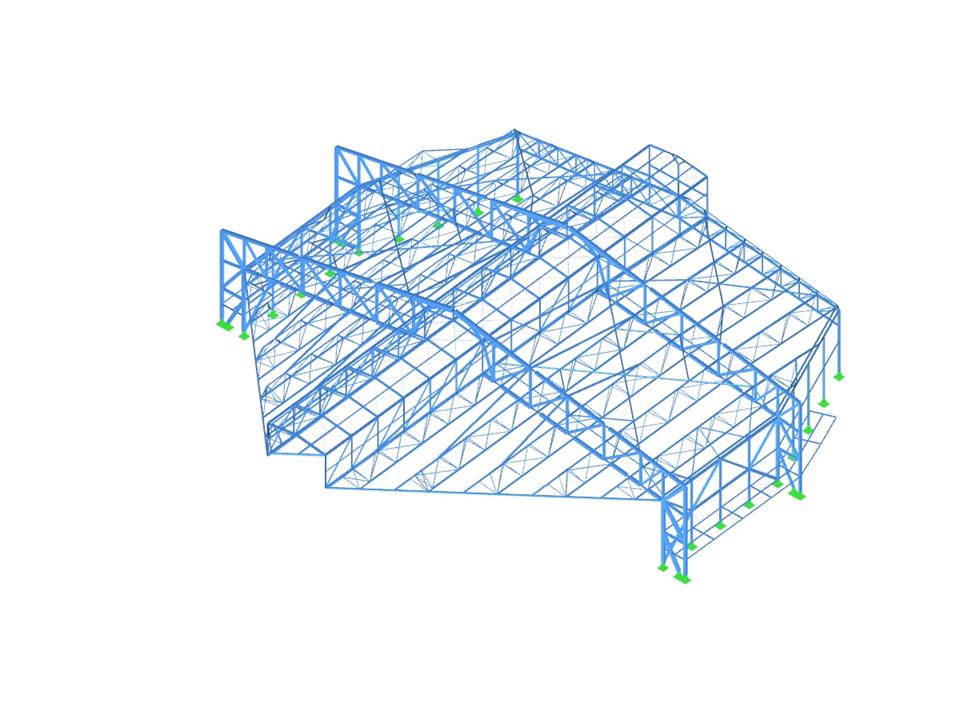

Protihlukový hangár z oceli
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 948 |
Počet prutů | 2360 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 657,065 t |
Rozměry (metrické) | 91,112 x 88,313 x 25,596 m |
Rozměry (imperiální) | 298.92 x 289.74 x 83.98 feet |
Verze programu | 8.04.01 |
