Zur turnusmäßigen Wartung bzw. Reparatur eines Flugzeuges gehört die anschließende Durchführung von Triebwerksprobeläufen. Zum Schutz der Bevölkerung hat die Flughafen Zürich AG (FZAG) die Planung einer Schallschutzhalle beauftragt, die über die gesetzlichen Anforderungen an den Lärmschutz hinausgeht.
Der Dlubal-Kunde WTM Engineers hat gemeinsam mit Suisseplan, Zürich, der GAC German Airport Consulting sowie LSB Gesellschaft für Lärmschutz dieses Projekt bearbeitet und im Juni 2014 zu einem erfolgreichen Abschluss geführt.
Die räumliche Tragkonstruktion der Schallschutzhalle wurde von WTM Engineers mit RSTAB statisch berechnet und mit STAHL SIA nach der Schweizer Stahlbaunorm SIA 263 bemessen
结构分析与设计
WTM Engineers GmbH,汉堡,德国
www.wtm-engineers.de

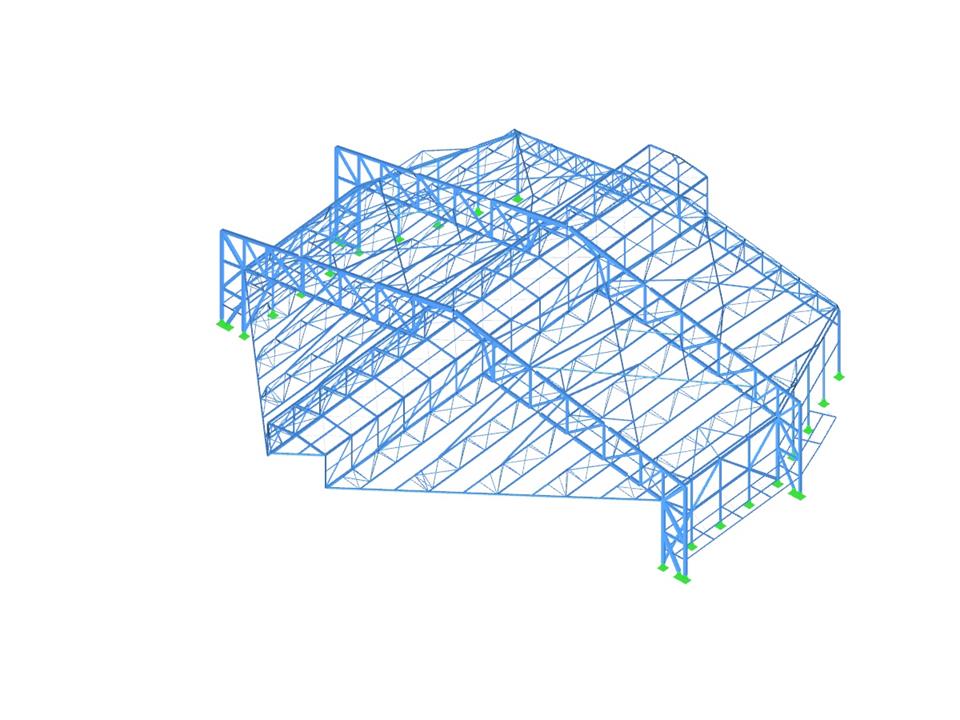

3D-Modell der Schallschutzhalle mit visualisierten Verformungen (© WTM Engineers GmbH)
Der Dlubal-Kunde WTM Engineers hat gemeinsam mit Suisseplan, Zürich, der GAC German Airport Consulting sowie LSB Gesellschaft für Lärmschutz dieses Projekt bearbeitet und im Juni 2014 zu einem erfolgreichen Abschluss geführt.
Die räumliche Tragkonstruktion der Schallschutzhalle wurde von WTM Engineers mit RSTAB statisch berechnet und mit STAHL SIA nach der Schweizer Stahlbaunorm SIA 263 bemessen
结构分析与设计
WTM Engineers GmbH,汉堡,德国
www.wtm-engineers.de
3D-Modell der Schallschutzhalle mit visualisierten Verformungen (© WTM Engineers GmbH)
Schallschutzhalle aus Stahl
无法下载
客户项目/只视图
节点数目: | 948 |
杆件数目: | 2360 |
荷载工况数目 | 1 |
总重量 | 657,065 t |
翘曲区域尺寸 | 91.112 x 88.313 x 25.596 m |
软件版本 | 8.04.01 |
