Diese Arbeit demonstriert einen Arbeitsablauf, der Building Information Modeling (BIM), Finite-Elemente-Analyse (FEA) und Lebenszyklusanalyse (LCA) für nachhaltige strukturelle Entscheidungsfindung integriert.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

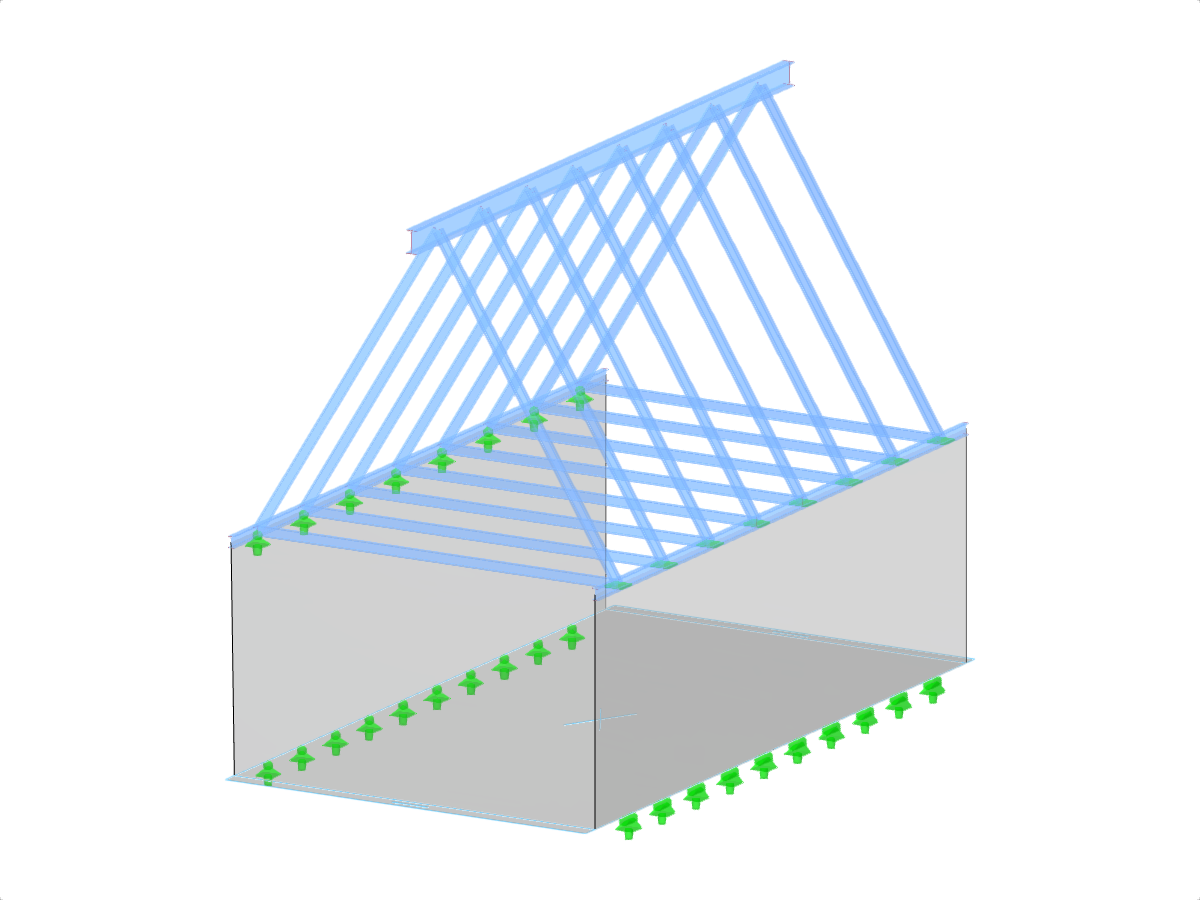

Erforschung von BIM-Fähigkeiten für die Ökobilanzierung von Tragwerksprojekten: Auf dem Weg zu nachhaltigen Materialauswahl
| Anzahl Knoten | 38 |
| Anzahl Linien | 39 |
| Anzahl Stäbe | 31 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 8 |
| Anzahl Lastkombinationen | 99 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 110,267 t |
| Abmessungen (metrisch) | 5,100 x 7,123 x 9,537 m |
| Abmessungen (imperial) | 16.73 x 23.37 x 31.29 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
