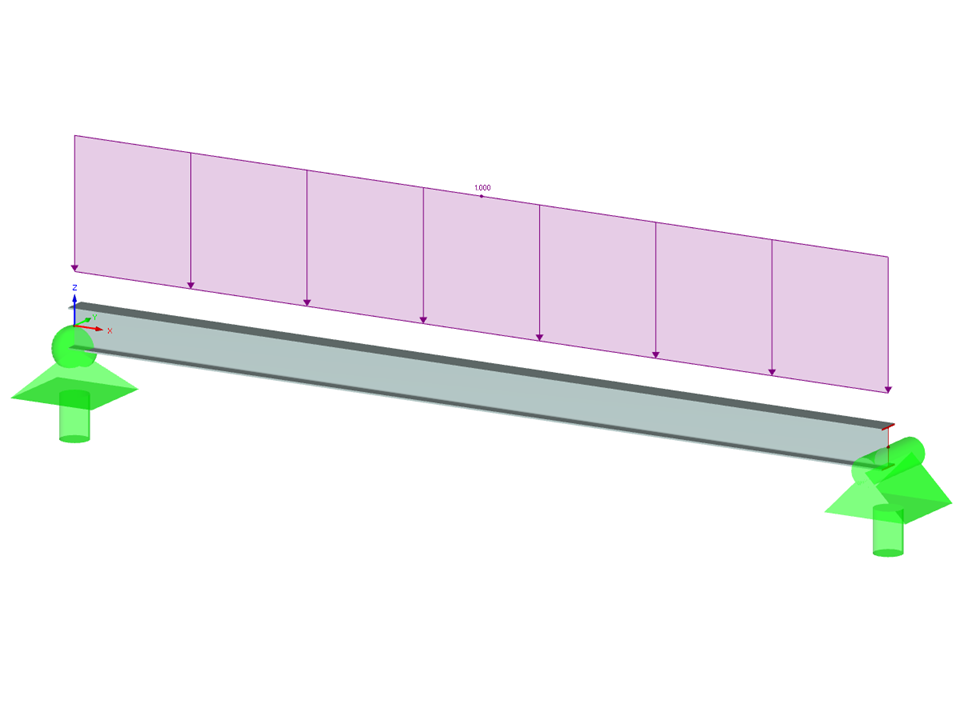

Es ist nachzuweisen, dass ein Träger mit unterschiedlichen Querschnitten aus der Legierung 6061-T6 für die erforderliche Last gem. Aluminum Design Manual 2015 geeignet ist.
5 Sterne | ||
4 Sterne | ||
3 Sterne | ||
2 Sterne | ||
1 Stern |
Verifikationsbeispiel 001008 | 4
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0,072 t |
Abmessungen (metrisch) | 5,486 x 0,000 x 0,000 m |
Abmessungen (imperial) | 18 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
