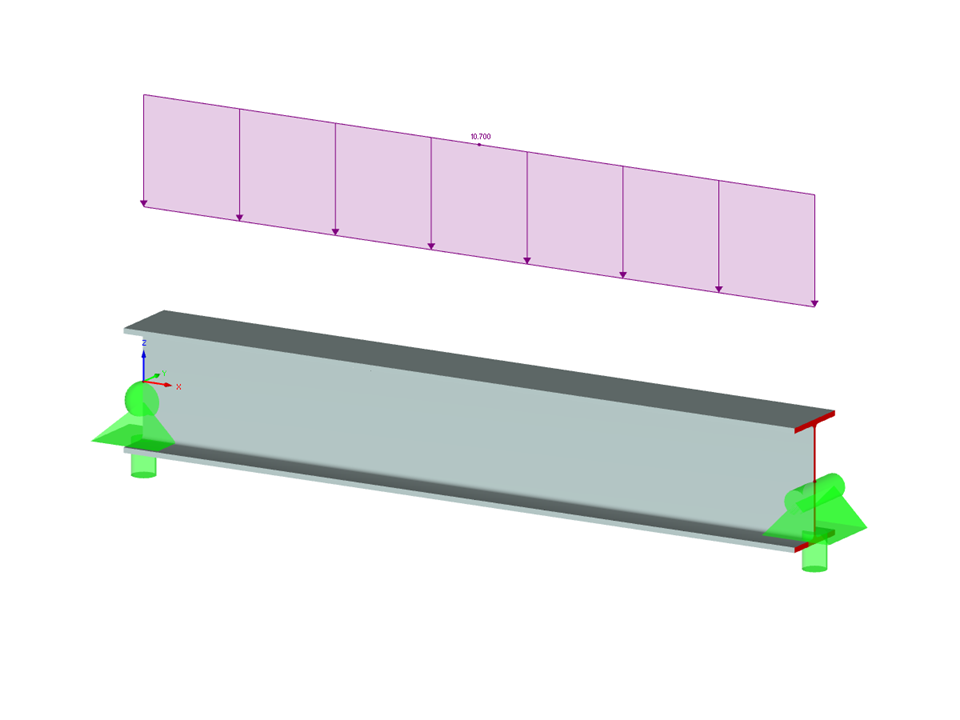

Es ist nachzuweisen, dass ein Träger mit unterschiedlichen Querschnitten aus der Legierung 6061-T6 für die erforderliche Last gem. Aluminum Design Manual 2015 geeignet ist.
Verifikationsbeispiel 001008 | 7
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0,011 t |
Abmessungen (metrisch) | 1,219 x 0,000 x 0,000 m |
Abmessungen (imperial) | 4 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
