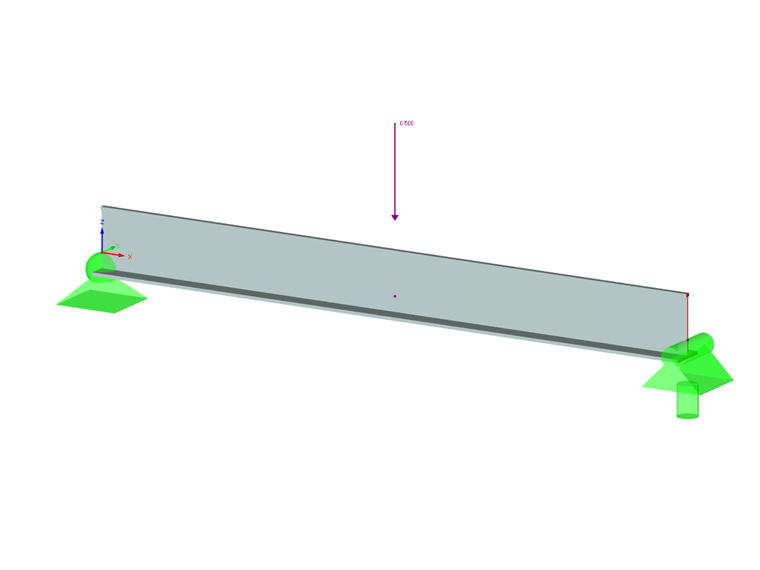

Träger in Biegung nach ADM 2015

Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.

Die Lagerungsbedingungen eines biegebeanspruchten Trägers sind wesentlich für seinen Widerstand gegenüber Biegedrillknicken. Wird zum Beispiel ein Einfeldträger in Feldmitte seitlich gehalten, so kann im Optimalfall das Ausweichen des gedrückten Gurtes verhindert und eine zweiwellige Eigenform erzwungen werden. Das kritische Biegedrillknickmoment erhöht sich durch diese Zusatzmaßnahme wesentlich. In den Zusatzmodulen zur Stabbemessung ist es über die Eingabemaske "Zwischenabstützungen" möglich, verschiedene Arten von seitlichen Halterungen an einem Stab zu definieren.

Besteht ein Aluminiumstabquerschnitt aus schlanken Elementen, besteht die Möglichkeit des Versagens aufgrund von lokalem Beulen der Flansche oder Stege, bevor der Stab die volle Steifigkeit erreichen kann. Im Zusatzmodul RF-/ALUMINIUM ADM gibt es jetzt drei Optionen, um die nominale Biegefestigkeit für den Grenzzustand des lokalen Beulens zu bestimmen, M_nlb, aus Abschnitt F.3 des 2015 Aluminum Design Manual. Alle drei Methoden beinhalten die Abschnitte F.3.1 Methode des gewichteten Mittelwerts, F.3.2 Direkte Festigkeitsmethode und F.3.3 Methode der Begrenzungselemente.

Die Anzahl der Freiheitsgrade in einem Knoten ist in RFEM kein globaler Berechnungsparameter mehr (6 Freiheitsgrade für jeden Netzknoten in 3D-Modellen, 7 Freiheitsgrade für die Wölbkrafttorsionsanalyse). Somit wird generell jeder Knoten mit einer anderen Anzahl an Freiheitsgraden betrachtet, was zu einer variablen Anzahl an Gleichungen bei der Berechnung führt.

Diese Modifikation beschleunigt die Berechnung insbesondere bei Modellen, bei denen eine signifikante Reduzierung des Systems erreicht werden konnte (z. B. Fachwerkträger und Membrankonstruktionen).

Im Projekt-Navigator - Ergebnisse von RFEM sowie in Tabelle 4.0 lassen sich erweiterte Verzerrungen von Stäben, Flächen und Volumen (z. B. wichtige Hauptverzerrungen, äquivalente Gesamtverzerrungen etc.) ausgeben.

Damit können beispielsweise bei der plastischen Berechnung von Anschlüssen mit Flächenelementen die maßgebenden plastischen Verzerrungen dargestellt werden.

RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.

Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen): "Interaktive 3D-Modelle einfach im Web & in AR darstellen" .
