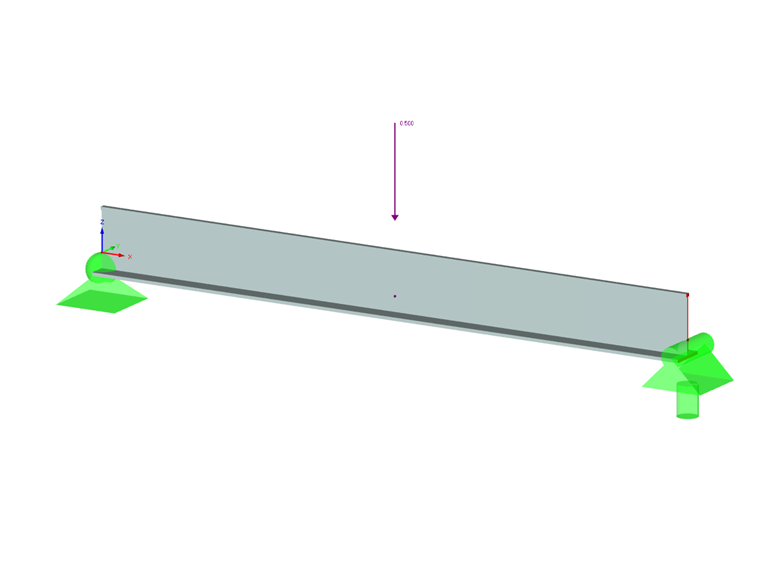

验证由铝合金 6061-T6 制成的不同截面的梁可以满足《2015 年铝合金设计手册》中规定的荷载要求。
您有什么问题想问的吗?
![ADM 2020 Member Design in RFEM](/zh/webimage/015026/2959799/ADM_2020_(4).png?mw=512&hash=9db6d91762f5d2ebf2be2e1e24a4426f0791d0bf)
《铝材设计手册 (ADM) 2020》于 2020 年 2 月发布。 ADM 2020 对铝杆件的容许强度设计 (ASD) 和荷载与承载力系数设计 (LRFD) 进行了指导,以确保所有铝结构的可靠性和安全性。 该最新标准已集成在附加模块 RFEM/RSTAB 中。 下面将重点介绍与 Dlubal 程序相关的适用更新。
![通过端板进行翘曲约束](/zh/webimage/010484/2426062/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Bei offenen Querschnitten erfolgt der Abtrag von Torsionsbelastung vor allem über sekundäre Torsion, da die St. Venantsche Torsionssteifigkeit gegenüber der Wölbsteifigkeit gering ist. Besonders für den Biegedrillknicknachweis sind daher Wölbversteifungen im Querschnitt interessant, da diese die Verdrehung erheblich reduzieren können. Hierfür bieten sich beispielsweise Stirnplatten oder eingeschweißte Steifen und Profile an.
![在杆件1中心输入侧向约束](/zh/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
受弯梁的支座条件对其抵抗弯扭屈曲承载力至关重要。 例如将单跨梁在跨中按侧向固定,则可以避免受压翼缘的挠度,并强制使用双波振型。 通过该附加措施显着提高了临界弯扭屈曲弯矩。 在附加模块的杆件中,可以通过输入窗口“中间支座”为杆件设置不同的侧向支座。
![Lokales Beulen von Stäben gemäß ADM 2015](/zh/webimage/009445/466880/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
如果铝制杆件截面由细长单元组成,则在该杆件达到完全强度之前,由于翼缘或腹板的局部屈曲可能会发生破坏。 在附加模块 RF-/ALUMINIUM ADM 中,现在有 3 种选项可用于计算《铝合金设计手册》2015 版第 F.3 部分中的局部屈曲极限状态的抗弯名义抗弯强度 Mnlb 。 这三个选项包括“F.3.1 加权平均法”、“F.3.2 直接强度法”和“F.3.3 极限单元法”。
![功能部件 002423 | 结果以实体表示](/zh/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
实体应力的结果可以在有限元中显示为彩色的三维点。
![Verbesserung der Berechnungsperformance durch optimierte Berücksichtigung der Knotenfreiheitsgrade in RFEM](/zh/webimage/015531/2983513/Berechnungsperformance_EN_(1).png?mw=512&hash=ea9bf0ab53a4fb0da5c4ed81d32d53360ab2820c)
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
![面应变的扩展显示](/zh/webimage/012851/2635396/N_386_02.png?mw=512&hash=8ca45b89302044b96809c681e2688d15a0f63fe4)
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
![将RFEM或RSTAB模型导出为* .glb或* .glTF格式](/zh/webimage/010965/2466106/N_386_03.png?mw=512&hash=148c1c16f3620b9ca170dc77253f6c2830d84b73)
RFEM 和 RSTAB 模型可以另存为 3D glTF 模型(*.glb 和 *.glTF 格式)。 然后在谷歌或 Baylon 的 3D 查看器中详细查看。 戴上虚拟现实眼镜(例如 Oculus)可以“漫步”在结构中。
您可以使用 JavaScript 将 3D glTF 模型集成到您的网站中(在德儒巴网站上下载模型): “在网络和 AR 中轻松显示交互式 3D 模型” .
