Die Neigung der Seiten wird über die Höhe, den Winkel und die Schräge eingestellt.

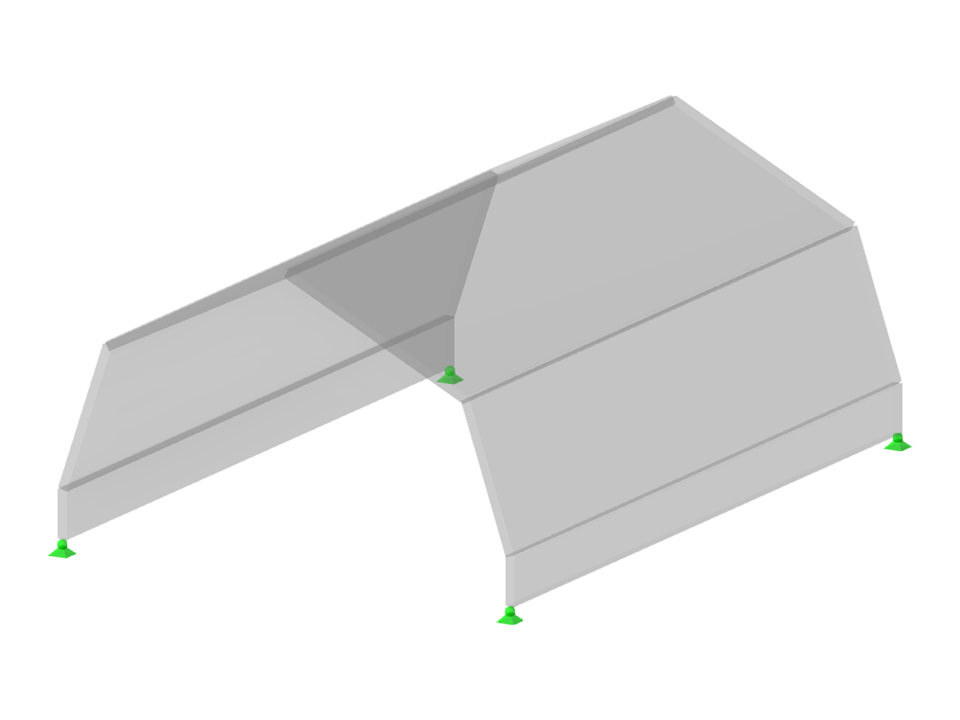

FPL051 | Betondach mit siebeneckiger Form
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 14 |
| Anzahl Linien | 19 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 129,516 t |
| Abmessungen (metrisch) | 10,000 x 6,000 x 15,000 m |
| Abmessungen (imperial) | 32.81 x 19.69 x 49.21 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
