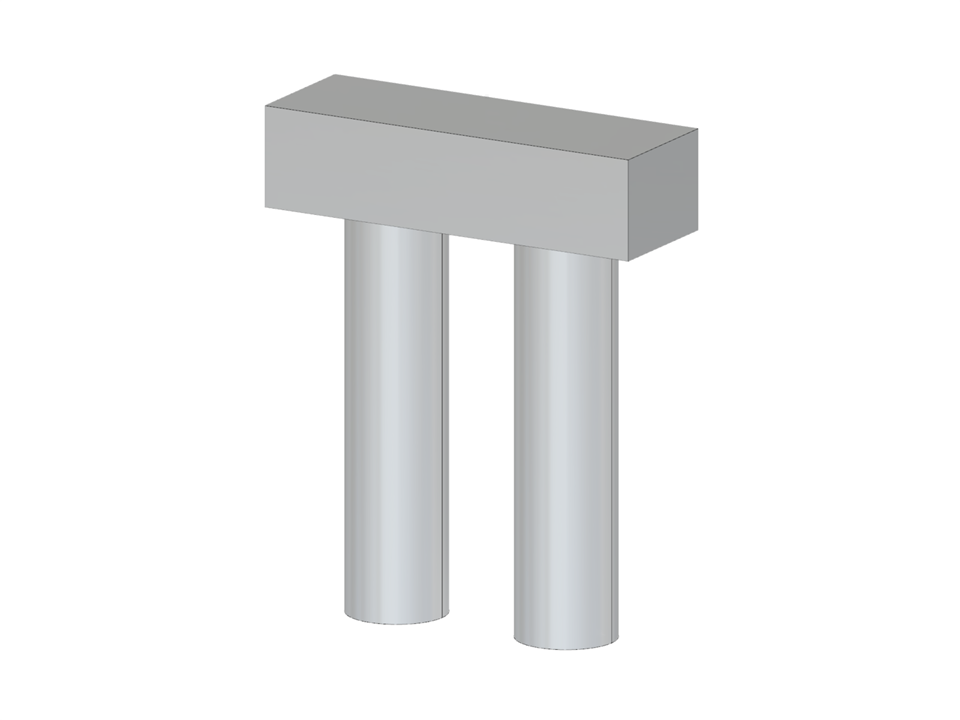

Doppelpfahlkopfgründung aus Beton.
Doppelpfahlkopf
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 18 |
| Anzahl Linien | 21 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 90,434 t |
| Abmessungen (metrisch) | 6,000 x 7,500 x 2,000 m |
| Abmessungen (imperial) | 19.69 x 24.61 x 6.56 feet |
