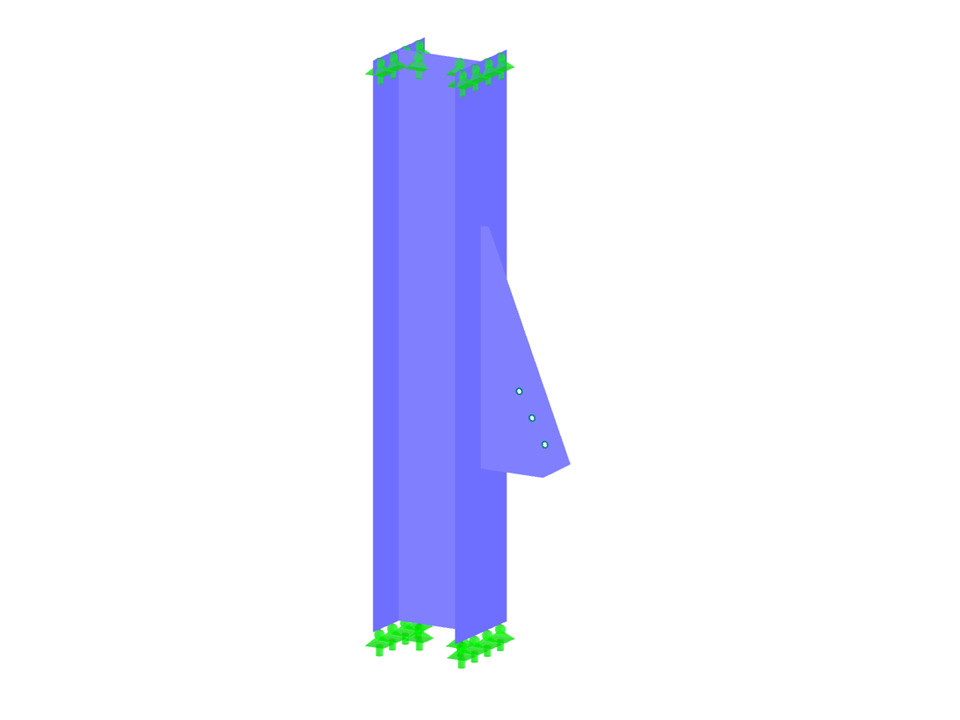

Sloup s přípojným plechem
  • Popis
  • Recenze (0)

Tento model vysvětluje zjednodušenou metodu podle normy EN 1993-1-8 pro návrh koutových svarů na sloupech s přípojnými plechy. Ukazuje, jak lze z rozsáhlých výpočtů MKP určit přesné složky síly pro dimenzování svaru a velikosti koutového svaru. Interpretace výsledků se zaměřuje na řezné účinky a výslednici síly, čímž poskytuje praktický přístup k hodnocení bezpečnosti. V aplikační rovině tato analýza podporuje strukturovaný přístup ke stanovení základních silových parametrů.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Přípojný plech: Složky síly a analýza svarů

Počet uzlů 97
Počet linií 111
Počet prutů 50
Počet ploch 12
Počet zatěžovacích stavů 1
Celková hmotnost 0,062 t
Rozměry (metrické) 0,407 x 0,790 x 0,800 m
Rozměry (imperiální) 1.34 x 2.59 x 2.62 feet
Verze programu 5.23.01

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
