Эта модель иллюстрирует упрощённый метод проверки несущей способности угловых швов колонны с узловым листом в соответствии с EN 1993-1-8. Она демонстрирует, как на основании обширных вычислений методом конечных элементов можно с высокой точностью определить силовые компоненты для оценки и проектирования размеров сварных и угловых швов. Интерпретация результатов фокусируется на поперечных эффектах и синтезе сил, предоставляя практический подход к оценке безопасности. В своём применении этот анализ поддерживает структурированный подход к определению ключевых силовых параметров.


(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

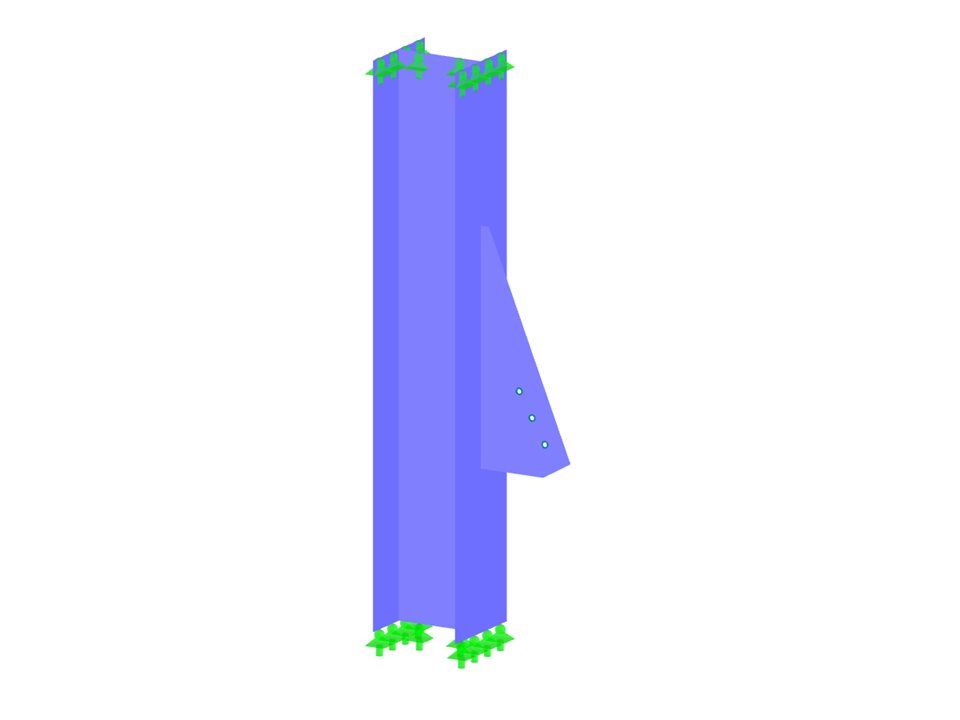

Пластина узла: Компоненты сил и анализ сварных швов

Количество узлов 97
Количество линий 111
Количество стержней 50
Количество поверхностей 12
Количество загружений 1
Общий вес 0,062 t
Размеры (метрические) 0,407 x 0,790 x 0,800 m
Размеры (имперские) 1.34 x 2.59 x 2.62 feet
Версия программы 5.23.01
