La norma europea EN 1993-1-8, apartado 4.5.3.3. proporciona al usuario un método simplificado para el cálculo del estado límite último de soldaduras en ángulo. Si desea dimensionar la soldadura para un modelo de superficie, se encontrará con una variedad de resultados debido a la naturaleza de los cálculos del método de los elementos finitos (MEF). Este modelo se utilizó para mostrar cómo se pueden determinar los componentes de la fuerza a partir de un modelo.
Modelo utilizado en

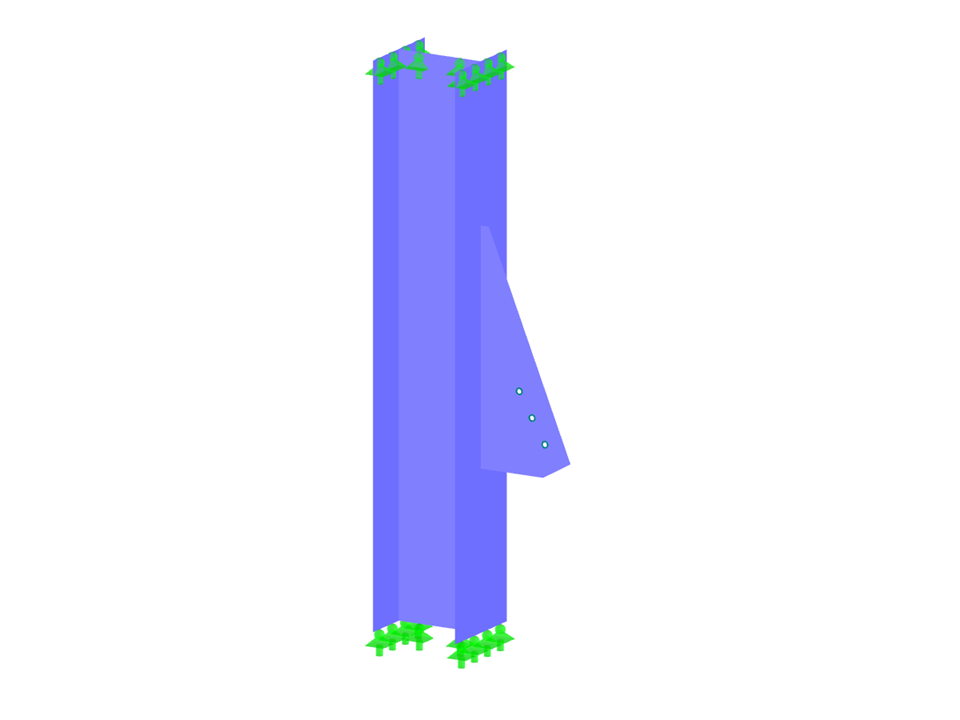

Pilar con placa de refuerzo
| Número de nudos | 97 |
| Número de líneas | 111 |
| Número de barras | 50 |
| Número de superficies | 12 |
| Número de casos de carga | 1 |
| Peso completo | 0.062 t |
| Dimensiones (métricas) | 0,407 x 0,790 x 0,800 m |
| Dimensiones (imperiales) | 1.34 x 2.59 x 2.62 feet |
| Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
