La norma europea EN 1993-1-8, sezione 4.5.3.3. fornisce all'utente un metodo semplificato per la verifica allo stato limite ultimo delle saldature d'angolo. Se si desidera quotare la saldatura per un modello di superficie, sarà necessario ottenere una varietà di risultati a causa della natura dei calcoli FEM. Questo modello è stato utilizzato per mostrare come le componenti di forza possono essere determinate da un modello.
Modello utilizzato in

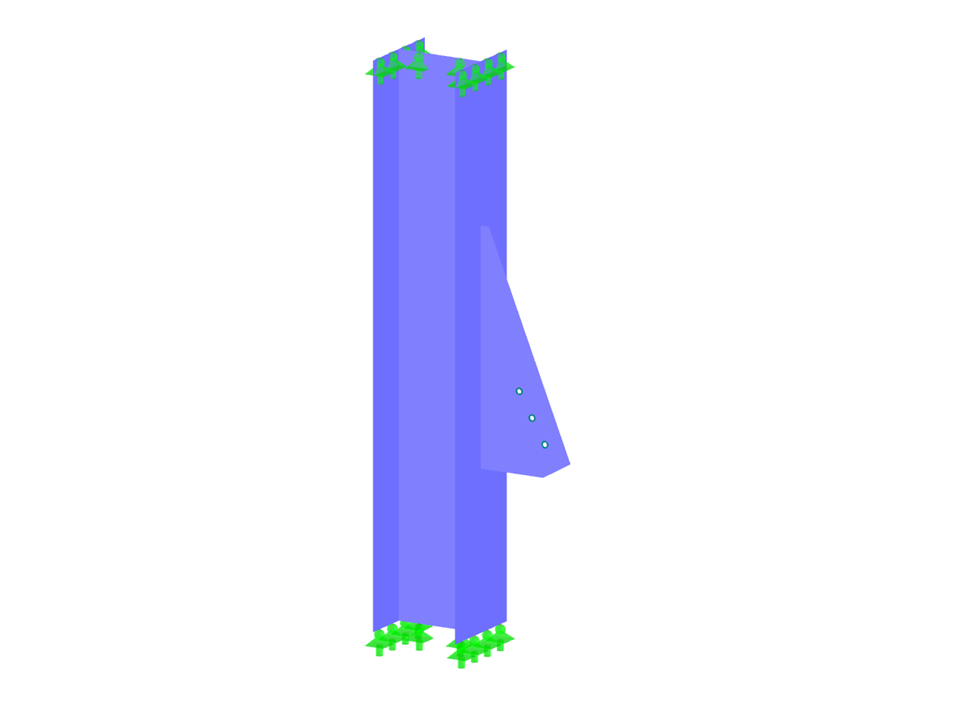

Colonna con piastra fazzoletto
Numero di nodi | 97 |
Numero di linee | 111 |
Numero di aste | 50 |
Numero di superfici | 12 |
Numero di casi di carico | 1 |
Peso totale | 0,062 t |
Dimensioni (metriche) | 0.407 x 0.790 x 0.800 m |
Dimensioni (imperiali) | 1.34 x 2.59 x 2.62 feet |
Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
La norma europea EN 1993-1-8, sezione 4.5.3.3. fornisce all'utente un metodo semplificato per la verifica allo stato limite ultimo delle saldature d'angolo. Secondo la norma, a verifica è completata se il valore della verifica risultante che agisce sull'area della saldatura d'angolo è inferiore al valore della verifica della capacità portante della saldatura. Quindi, se si desidera quotare la saldatura per un modello di superficie, sarà necessario ottenere una varietà di risultati a causa della natura dei calcoli FEM. Pertanto, mostriamo di seguito come determinare le componenti di forza dal modello.
