Dotaz
Jak jsou v přídavném modulu RF-/STEEL EC 3 zohledněny žárově pozinkované konstrukční prvky při posouzení požární odolnosti?
Odpověď:

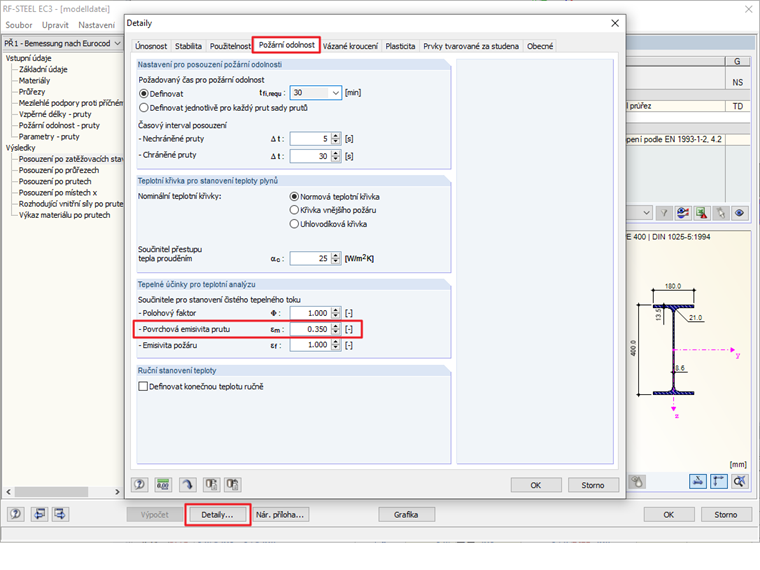

Zohlednění žárově pozinkovaných konstrukčních prvků se může dít následujícím způsobem:Vzhledem k tomu, že emisivita roste skokově, potom zůstává konstantní a je zahrnuta ve vzorcích Eurokódu pouze jako faktor, bylo by zde možné emisivitu pro konstrukční prvek s třídou požární odolnosti > 30 spočítat ručně a poté použít. (Průměr)
Tato hodnota zohledňuje redukci na začátku požáru.
