Comment les composants galvanisés à chaud sont-ils considérés pour la résistance au feu dans le module additionnel Steel EC 3 ?
Réponse:

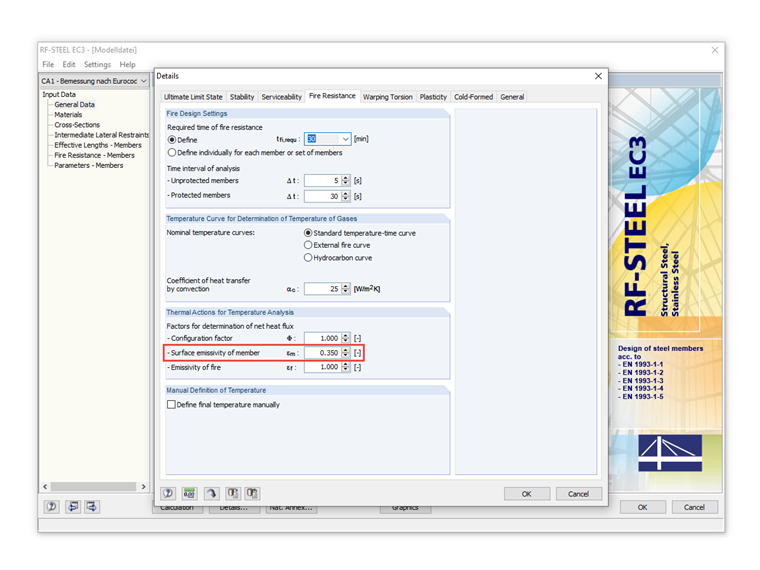

Les composants galvanisés à chaud peuvent être considérés comme suit :l'émissivité augmente fortement avant de rester constante et elle n'apparaît que comme facteur dans les formules de l'Eurocode, vous pouvez donc calculer manuellement l'émissivité d'un composant avec une classe de résistance au feu > 30, puis l'utiliser (valeur moyenne).
Cette valeur permet de considérer la réduction au début de l'incendie.
Avez-vous des questions ?
![Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4](/fr/webimage/010197/2423533/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Dans RF-/STEEL EC3, les ensembles de barres sont calculés conjointement selon la Méthode générale (EN 1993-1-1, Cl. 6.3.4) grâce à l'analyse de stabilité. Afin d'effectuer cette opération, il est nécessaire de déterminer les conditions d'appui correctes pour la structure équivalente avec quatre degrés de liberté. Dans la plupart des modèles 3D actuels, vous êtes susceptible de perdre rapidement la trace de l'emplacement d'un ensemble de barres dans le système.
![Valeur limite des contraintes de cisaillement de torsion pour le calcul de section](/fr/webimage/010266/2424134/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
D'infimes moments de torsion présents dans les barres à calculer empêchent souvent certains formats de calcul. Afin de les négliger puis d'effectuer les calculs, vous avez la possibilité de définir une valeur limite dans RF-/STEEL EC3 à partir de laquelle les contraintes de cisaillement en torsion seront prises en compte.
![Activation de la vérification des soudures dans RF-/STEEL EC3](/fr/webimage/010282/2424264/01-fr-png-png.png?mw=512&hash=2d0d19e5b7fcd51bad081c6f6ce752e3ccc0be58)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Manuelle Auswahl der Querschnittsklasse](/fr/webimage/010346/3014466/1_Manual_Definition_of_Cross-Section_Class.png?mw=512&hash=04f5243151ba895864e6d51f4e60d40867eaad56)
La classe de la section de chaque barre et de chaque cas de charge est déterminée automatiquement dans les paramètres par défaut des modules additionnel. L'utilisateur peut également définir manuellement la classe de la section dans la fenêtre de saisie de ses paramètres si le flambement local est exclu de la vérification, par exemple.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine » permet de vérifier des assemblages de platine avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
