问题
Wie werden feuerverzinkte Bauteile im Zusatzmodul Stahl EC 3 beim Brandschutz berücksichtigt?
回复:

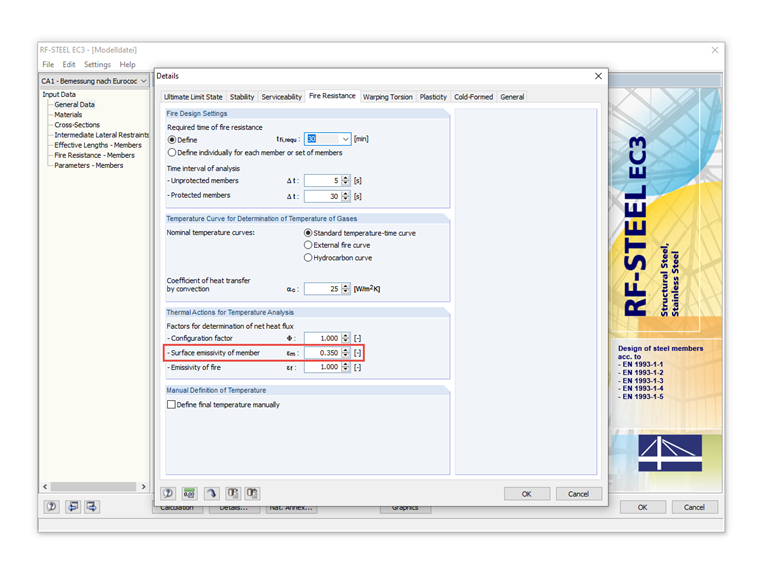

Die Berücksichtigung von feuerverzinkten Bauteilen kann folgendermaßen stattfinden:Da die Emissivität sprunghaft ansteigt, danach konstant bleibt und in den Formeln des Eurocodes nur als Faktor eingeht, könnte man hier die Emissivität für ein Bauteil mit der Feuerwiderstandsklasse > 30 von Hand berechnen und einsetzen. (Mittelwert)
Mit diesem Wert berücksichtigt man die Abminderung am Anfang des Brandes.
