Dotaz
Je možné v programu RFEM posuzovat model s pilotovým základem?
Odpověď:
Ano, je to možné.

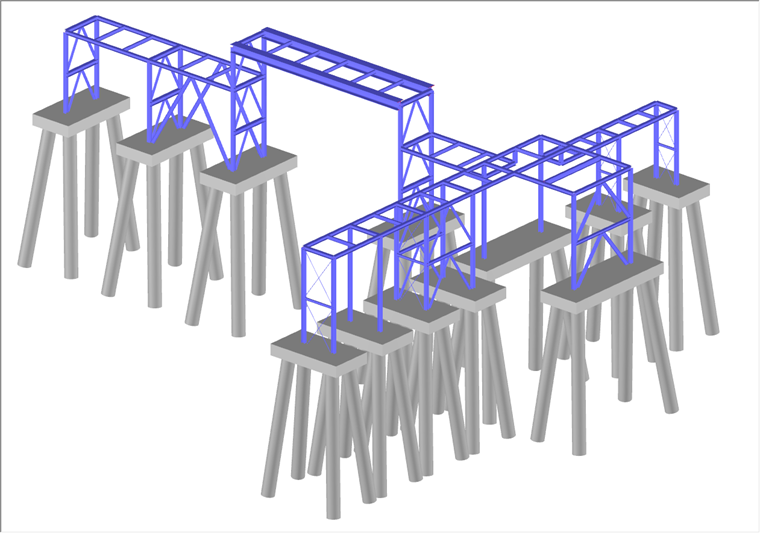

Model nosné konstrukce v programu RFEM může obsahovat pilotový základ.

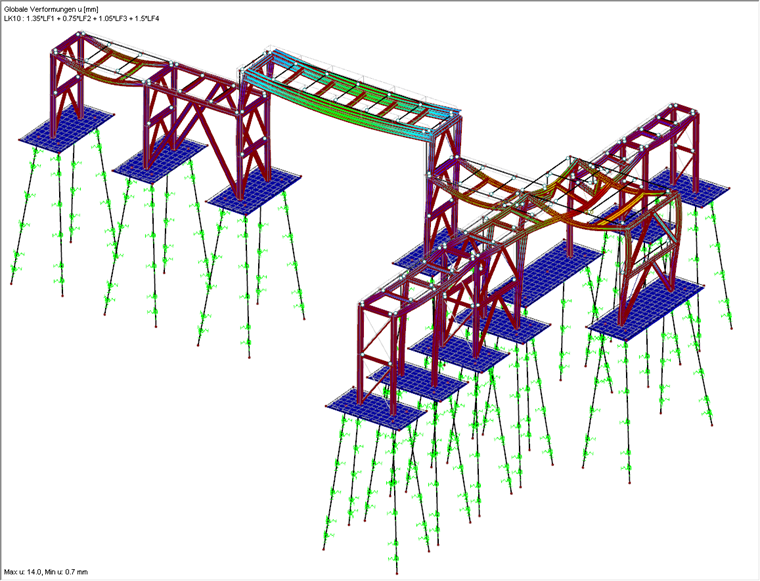

Lze tak velmi dobře simulovat vliv tuhosti základu na vlastní konstrukci.
Je však třeba poznamenat, že Dlubal Software v současnosti nenabízí žádná řešení pro posouzení pilotových základů.
To také znamená, že únosnost piloty musí být uživateli známa předem. Tu není možné programu RFEM spočítat např. pomocí definice půdních vrstev.
Piloty je možné modelovat jako nosníky např. s kruhovým průřezem.
Únosnost pilot je možné realizovat zadáním pružného podloží prutu resp. uzlové podpory na konci piloty.
Návrh nosníku poté lze provést v přídavném modulu RF-CONCRETE Members. Je však třeba poznamenat, že v přídavném modulu RF-CONCRETE Members jsou implementovány pouze normy relevantní pro pozemní stavby. Tedy například DIN EN 1992-1-1.
