Pergunta
É possível dimensionar um modelo com uma fundação de estacas no RFEM?
Resposta:
Sim, isso é possível.

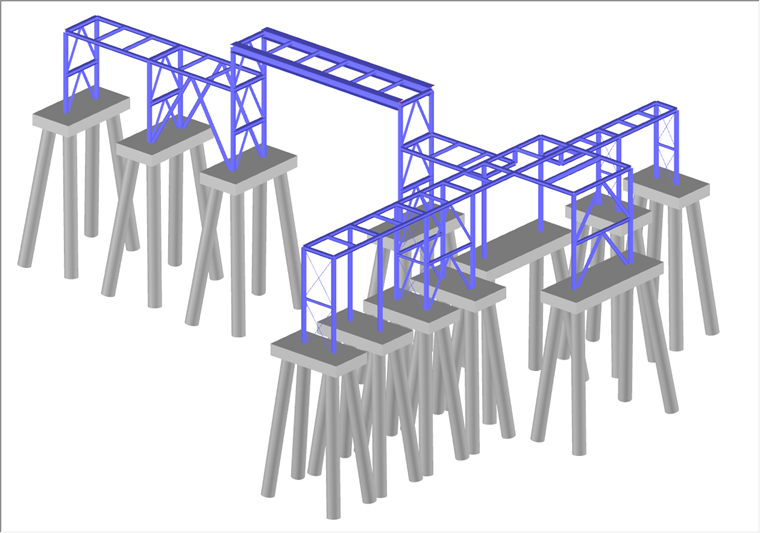

No RFEM, é possível introduzir uma fundação de estaca num modelo estrutural.

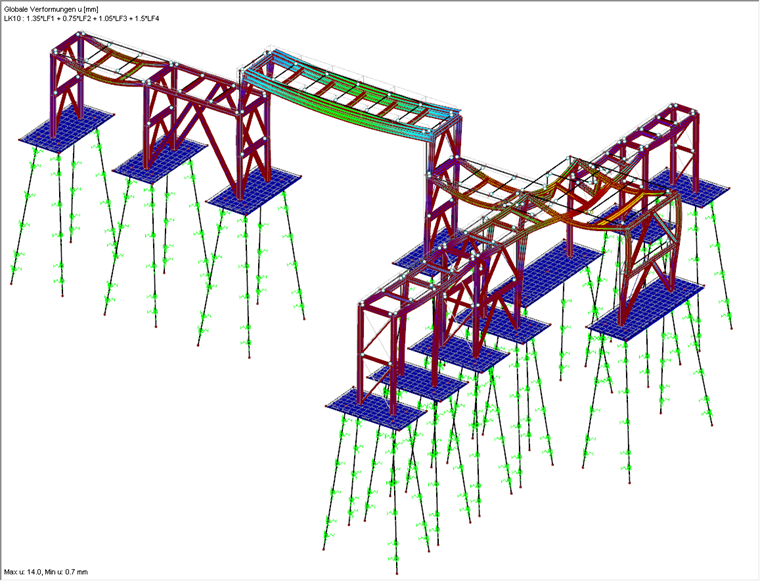

Assim, os efeitos da rigidez da fundação na estrutura real podem ser simulados muito bem.
Contudo, tenha em atenção que atualmente a Dlubal Software não oferece soluções para o dimensionamento de fundações de estacas.
Isto também significa que a resistência da estaca tem de ser conhecida previamente pelo utilizador, não podendo ser calculada no RFEM, por exemplo, através da definição de uma estrutura do solo.
As estacas podem ser modeladas como vigas utilizando, por exemplo, uma secção circular.
A resistência das estacas pode ser obtida através da inserção de uma fundação elástica de barras ou de um apoio nodal na extremidade da estaca.
Posteriormente, o dimensionamento da viga pode ser realizado no módulo adicional RF-CONCRETE Members. Contudo, tenha em atenção que o RF-CONCRETE Members cobre apenas as normas relevantes para a construção de edifícios, por exemplo, DIN EN 1992-1-1.
