Domanda
È possibile progettare un modello con fondazione su pali in RFEM?
Risposta:
Sì, è possibile.

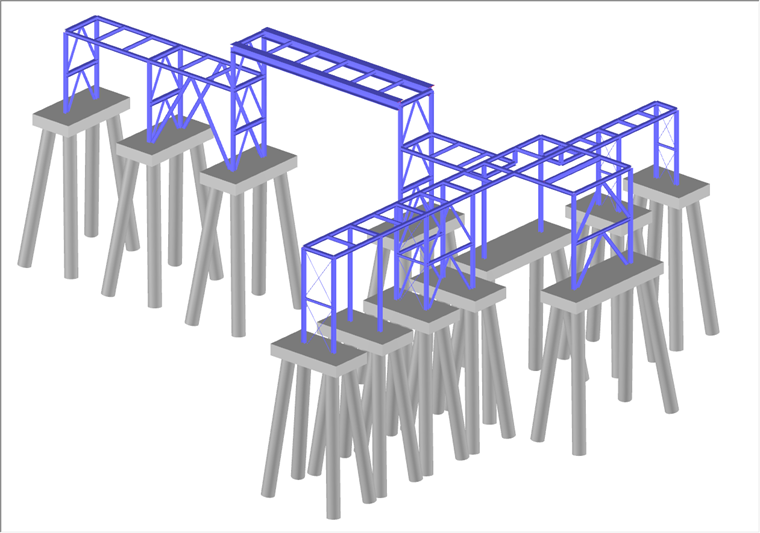

È possibile inserire una fondazione su pali in un modello strutturale in RFEM.
Così, gli effetti della rigidezza della fondazione sulla struttura reale possono essere simulati molto bene.
Tuttavia, si prega di notare che Dlubal Software attualmente non fornisce soluzioni per la progettazione di fondazioni su pali.
Ciò significa anche che la resistenza del palo deve essere nota all'utente in anticipo. Non può essere calcolato in RFEM, ad esempio, definendo una struttura del terreno.
I pali possono essere progettati come travi utilizzando, ad esempio, una sezione trasversale circolare.
La resistenza dei pali può essere modellata inserendo una fondazione elastica dell'asta o un vincolo nodale all'estremità del palo.
Successivamente, la progettazione della trave può essere eseguita nel modulo aggiuntivo RF‑CONCRETE Members. Tuttavia, si prega di notare che RF‑CONCRETE Members copre solo le norme pertinenti per le strutture fuori terra. Questo è, ad esempio, DIN EN 1992‑1-1.
