Resposta:
As unidades dos apoios de nó e linha podem ser visualizadas na informação sobre máx./mín. Para as forças de apoio, por exemplo, é utilizada a unidade kN/m e, para os momentos de apoio, kNm/m.

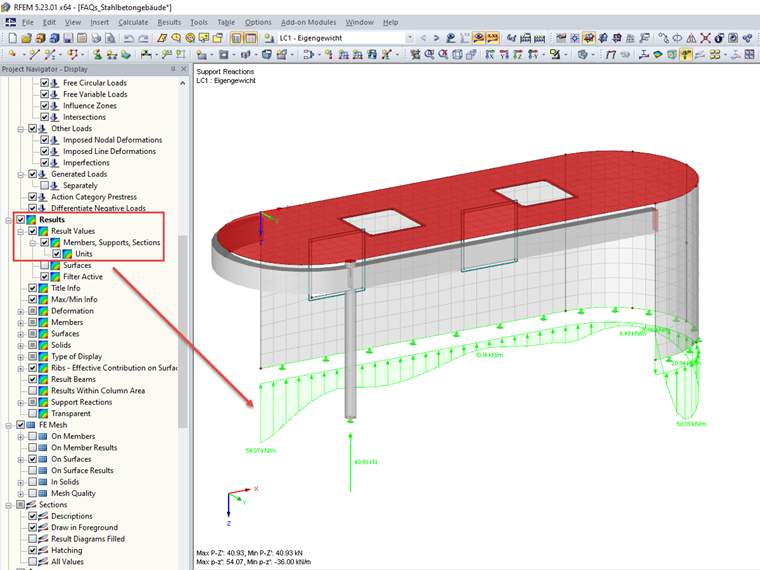

A nota sobre isso não está predefinida no gráfico porque os resultados dos esforços internos também podem ser apresentados no gráfico ao mesmo tempo. Para ativar a saída de unidades, selecione "Valores resultantes" em "Resultados" no "Navegador de projetos – Mostrar".
O valor refere-se a uma distância de 1 m.
Em cada nó de malha de EF, é especificado um valor parcial. É apresentado, por assim dizer, um instantâneo do apoio de linha.
