Pytanie
Czy w programie RFEM można zwymiarować model na fundamencie palowym?
Odpowiedź:
Yes, this is possible.

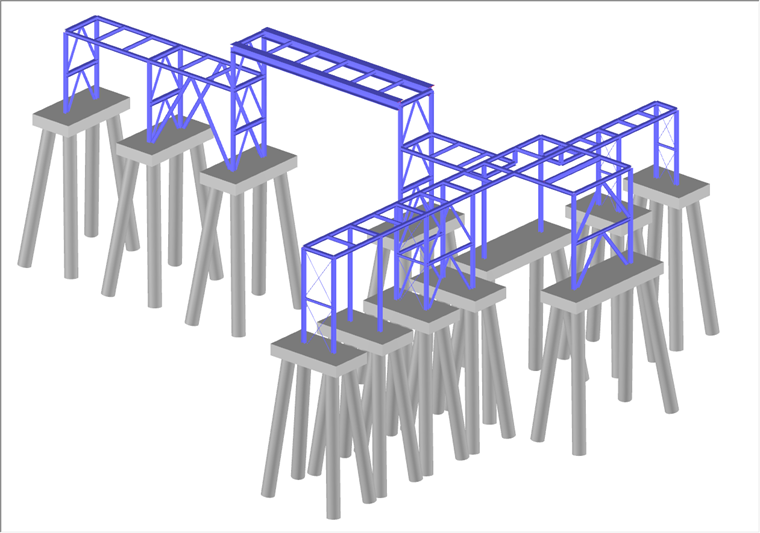

W programie RFEM można wprowadzić fundament palowy do modelu konstrukcyjnego.

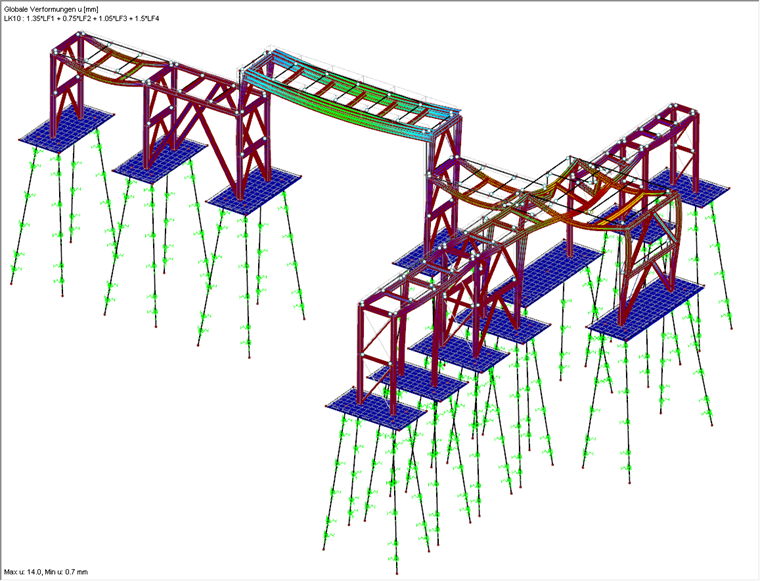

Dzięki temu można bardzo łatwo zasymulować wpływ sztywności fundamentu na rzeczywistą konstrukcję.
Należy jednak pamiętać, że obecnie firma Dlubal Software nie oferuje rozwiązań do wymiarowania fundamentów z pali.
Oznacza to również, że nośność pala musi być z góry znana użytkownikowi. Nie można jej obliczyć w programie RFEM, na przykład poprzez zdefiniowanie konstrukcji z gruntu.
Pale mogą być zaprojektowane np. jako belki o przekroju kołowym.
Nośność pali można modelować poprzez wprowadzenie sprężystego podłoża prętowego lub podpory węzłowej na końcu pala.
Następnie wymiarowanie belki można przeprowadzić w module dodatkowym RF CONCRETE Members. Należy jednak pamiętać, że RF-CONCRETE Members obejmuje tylko normy istotne dla konstrukcji nadziemnych. Czyli na przykład DIN EN 1992-1-1.
Czy mają Państwo jakieś pytania?
