Pregunta
¿Es posible calcular un modelo con una cimentación de pilotes en RFEM?
Respuesta:
Sí, es posible.

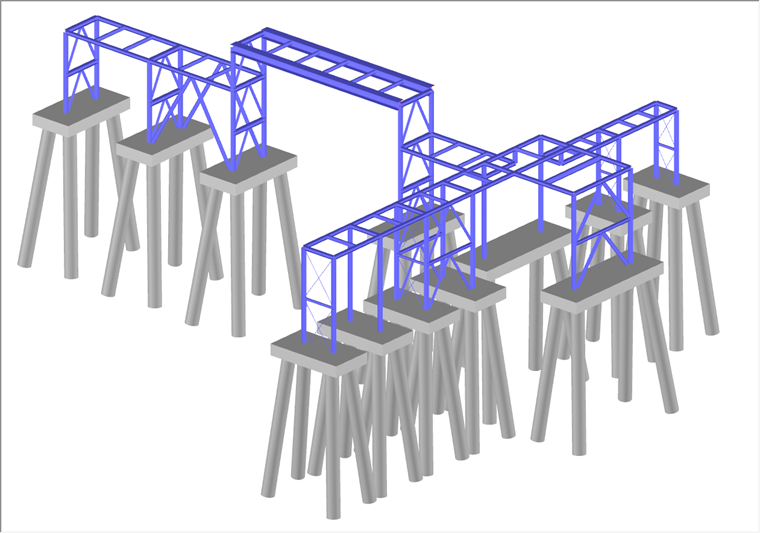

Puede introducir una cimentación de pilotes en un modelo estructural en RFEM.

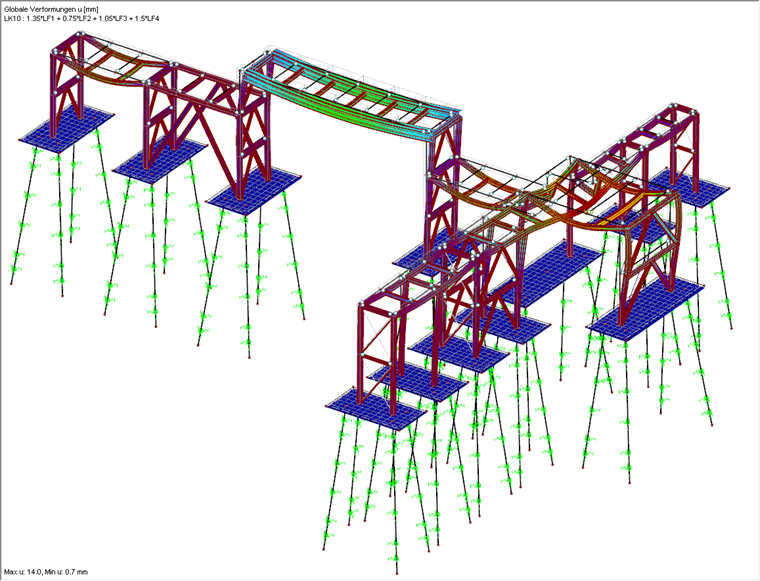

Por lo tanto, los efectos de la rigidez de la cimentación en la estructura real se pueden simular muy bien.
Sin embargo, tenga en cuenta que Dlubal Software actualmente no ofrece soluciones para el cálculo de cimentaciones de pilotes.
Esto también quiere decir que el usuario debe conocer la resistencia del pilote de antemano. No se puede calcular en RFEM, por ejemplo, definiendo una estructura del suelo.
Los pilotes se pueden diseñar como vigas utilizando, por ejemplo, una sección circular.
La resistencia de los pilotes se puede modelar introduciendo una cimentación elástica en la barra o un apoyo en nudo en el extremo del pilote.
Posteriormente, el cálculo de la viga se puede realizar en el módulo adicional RF-CONCRETE Members. Sin embargo, tenga en cuenta que RF-CONCRETE Members solo cubre las normas relevantes para las estructuras sobre el nivel del suelo. Es decir, por ejemplo, DIN EN 1992-1-1.
