回复:
这在 RFEM 中可以间接实现。土压力可以通过积分确定设计中的弯矩,可以在 RFEM 初始模型中作为“外部荷载”施加。

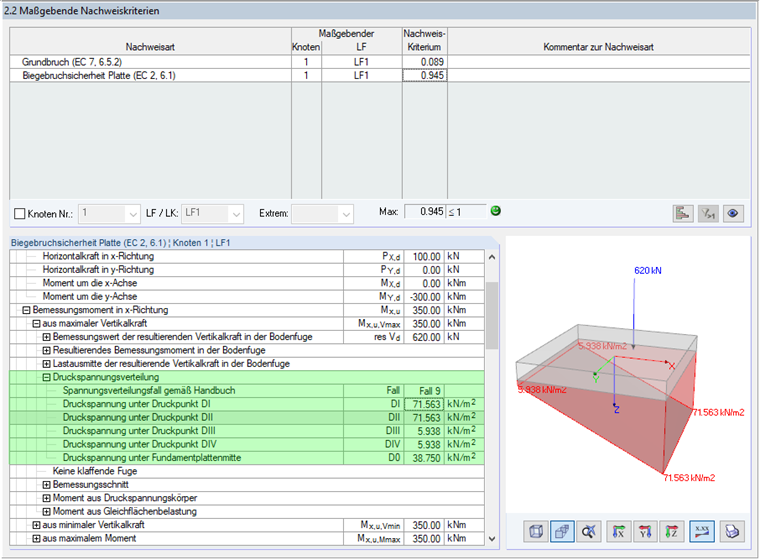

RF‑/FOUNDATION Pro 中的压应力分布

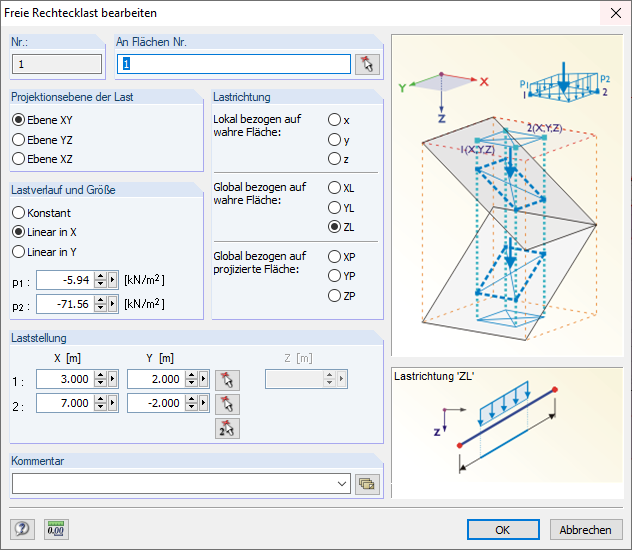

该压应力可以作为 RFEM 中等效结构体系的“自由面荷载”。
在这种情况下,等效结构体系是一个刚性面。 面的大小取决于 RF‑/FOUNDATION Pro 中设计的截面位置。 在这种情况下,必须设置“在列中心”。
使用这种等效结构,可以重新计算 RF‑/FOUNDATION Pro 中确定的“由压应力分布得出的弯矩”。
您可以点击下面的链接下载上述示例,然后在 RFEM 5 中打开。
