两种材料模型的区别如下:

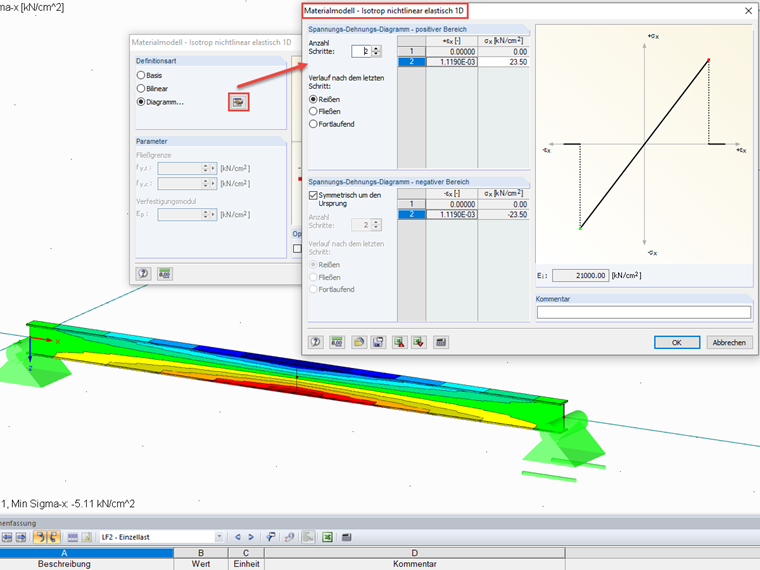

- 一维各向同性非线性弹性材料模型中不考虑塑性变形。 这意味着材料在卸荷后恢复到其初始状态。

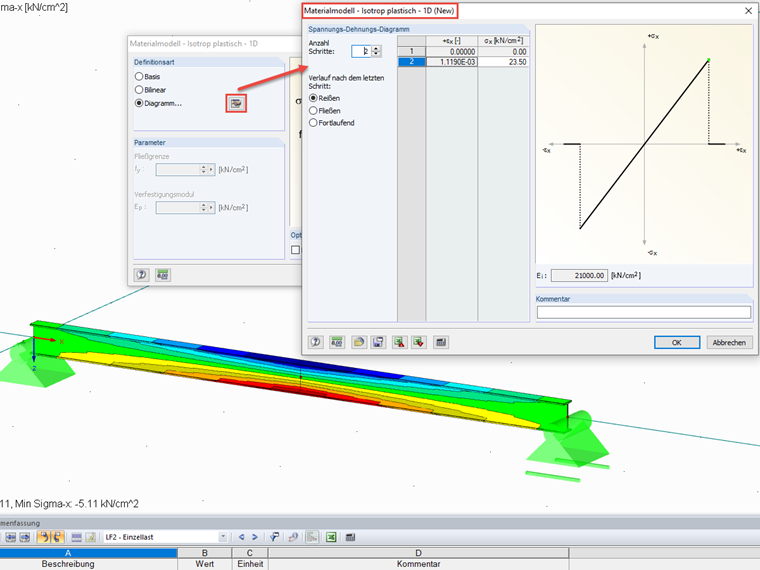

- 对于一维各向同性塑性材料模型,考虑了塑性变形。
对于这两种材料模型,您必须在另一个对话框中定义非线性属性。 当通过图表输入数据时,两个模型都可以在最后一步之后定义分布。
材料模型“一维各向同性非线性弹性”允许应力-应变图反对称输入(正区和负区不同),而材料模型“一维各向同性塑性”仅允许对称输入。
两种材料模型的区别如下:
对于这两种材料模型,您必须在另一个对话框中定义非线性属性。 当通过图表输入数据时,两个模型都可以在最后一步之后定义分布。
材料模型“一维各向同性非线性弹性”允许应力-应变图反对称输入(正区和负区不同),而材料模型“一维各向同性塑性”仅允许对称输入。
