在RFEM和RSTAB中可以对可变截面的杆件进行分析,截面也可以由任意定义的SHAPE-THIN截面组成。 在计算截面内力和变形时,对截面属性进行内插。

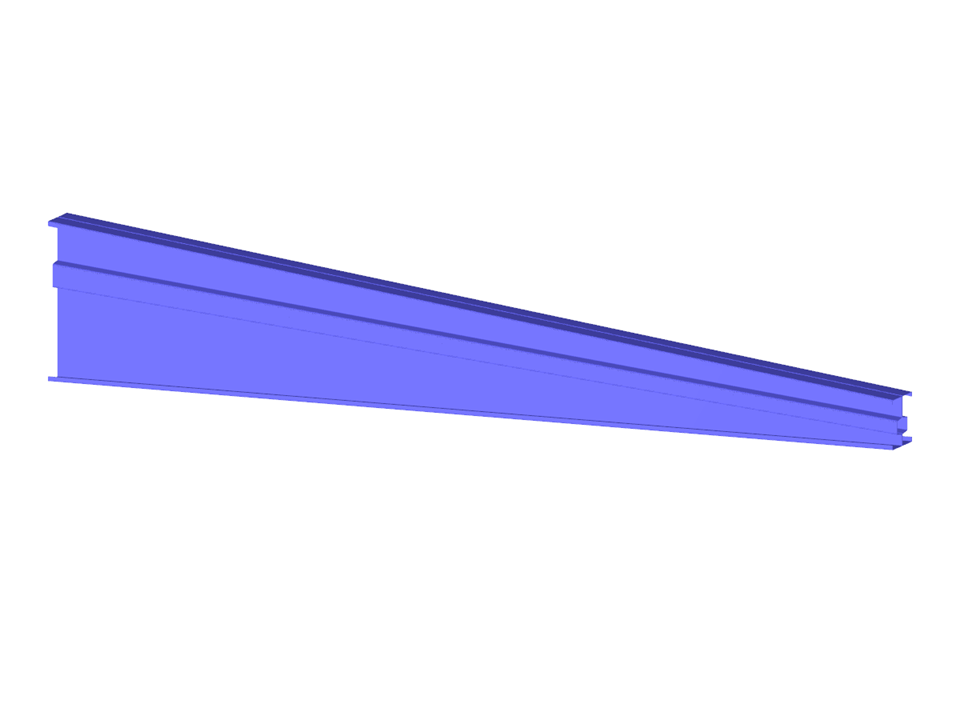

杆件可变SHAPE-THIN截面
节点数目: | 2 |
线的数目 | 1 |
杆件数目: | 1 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,048 t |
翘曲区域尺寸 | 3.000 x 0.000 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
