如果在二阶杆件模型的计算中出现一条错误消息,则这种不稳定性通常是由受拉杆件失效引起的: 在计算过程中,一旦受拉杆件中出现压力,在以后的迭代中将不再考虑该拉杆件。 因此模型变得不稳定。

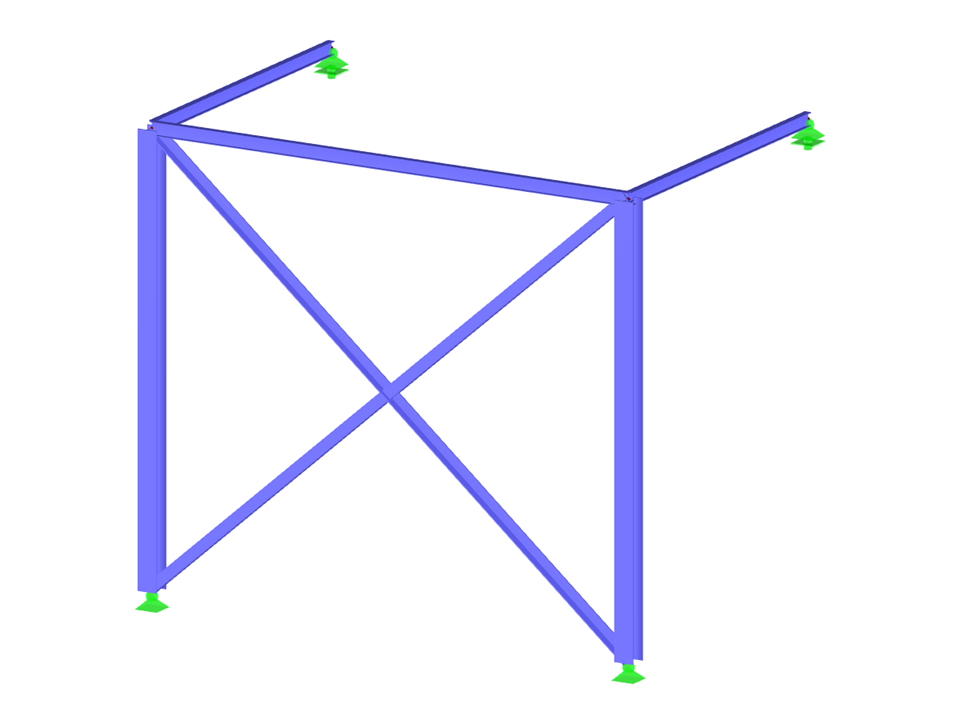

框架与屈曲杆件
节点数目: | 6 |
线的数目 | 7 |
杆件数目: | 7 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,582 t |
翘曲区域尺寸 | 4.600 x 4.000 x 3.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
Wenn die Berechnung eines Stabmodells nach Theorie II. Ordnung mit einer Fehlermeldung endet, liegt die Ursache dieser Instabilität nicht selten an ausgefallenen Zugstäben: Sobald in einem Berechnungsschritt Druckkräfte in einem Zugstab auftreten, wird dieser Stab in den folgenden Iterationen nicht mehr berücksichtigt. Dadurch kann das Modell instabil werden.
对于大跨度的建筑工程,板梁是一种经济的选择。 截面为工字钢的钢板梁和两块腹板分别采用深腹板和薄腹板来满足其受剪承载力和翼缘间距。 由于其高厚比 (h/tw ) 很大,所以可能需要设置横向加劲肋来加固细长腹板。
了解钢结构连接刚度在结构设计中至关重要。 这类连接通常被视为严格的铰接或刚性连接,但这会导致计算不经济甚至危险。 探索 Dlubal 软件的 RFEM 模块和钢结构节点模块如何帮助验证连接刚度和弯矩承载力,确保更安全、更经济的设计。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
- 借助大量的组件类型,例如底板和端板、腹板角钢、鳍板、节点板、加劲肋、变截面或肋,可以轻松输入典型的连接情况
- 使用普遍适用的基本组件(例如板、焊缝、螺栓、辅助平面)可以对复杂的连接情况进行建模
- 连接节点的几何尺寸图形显示,输入过程中会动态更新
- 选择不同的截面形状: 工字钢、U 形截面、角钢、T 形截面、空心截面、组合截面截面和薄壁截面
- Dlubal 中心库中带有大量程序端模板连接,包括用户自定义模板
- 根据组件之间的相对布置自动调整连接的几何形状 – 即使在随后对结构构件进行编辑的情况下
在钢结构节点设计的承载能力极限状态中,您可以更改焊缝的极限塑性应变。
使用“底板”组件可以设置底板与锚固件的连接。 Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
