Se il calcolo di un modello di asta secondo l'analisi del secondo ordine termina con un messaggio di errore, questa instabilità è spesso causata dalla rottura delle aste tese: Non appena le forze di compressione appaiono in un'asta di trazione durante una fase di calcolo, questa asta non sarà più considerata nelle iterazioni successive. Pertanto, il modello può diventare instabile.

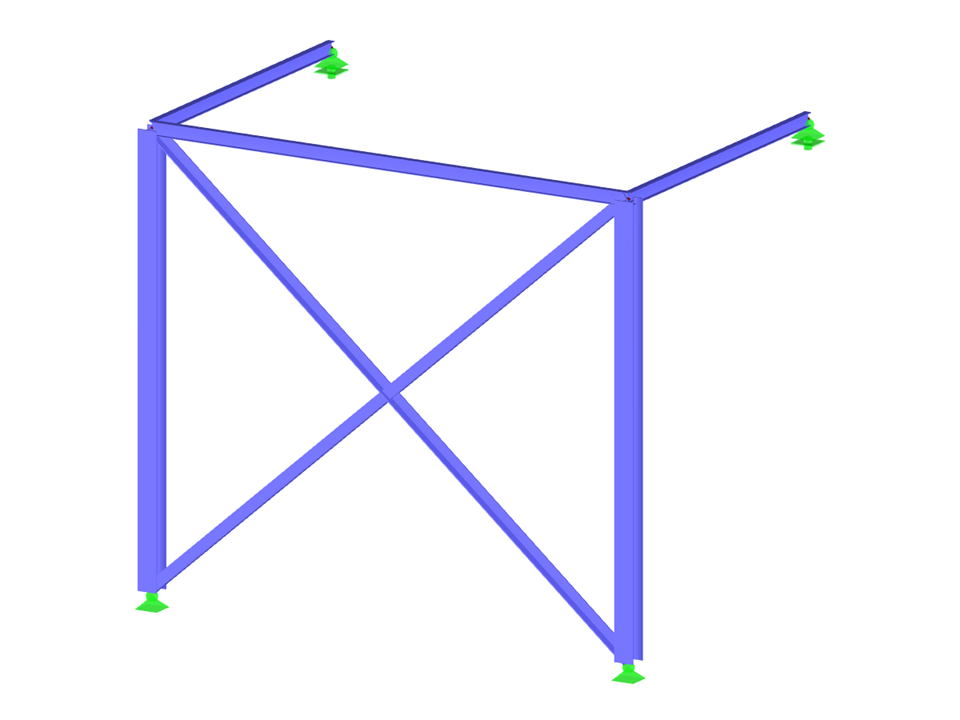

Telaio con aste instabili
Numero di nodi | 6 |
Numero di linee | 7 |
Numero di aste | 7 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,582 t |
Dimensioni (metriche) | 4.600 x 4.000 x 3.000 m |
Dimensioni (imperiali) | 15.09 x 13.12 x 9.84 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
