Uso di aste instabili per modelli instabili

Wenn die Berechnung eines Stabmodells nach Theorie II. Ordnung mit einer Fehlermeldung endet, liegt die Ursache dieser Instabilität nicht selten an ausgefallenen Zugstäben: Sobald in einem Berechnungsschritt Druckkräfte in einem Zugstab auftreten, wird dieser Stab in den folgenden Iterationen nicht mehr berücksichtigt. Dadurch kann das Modell instabil werden.

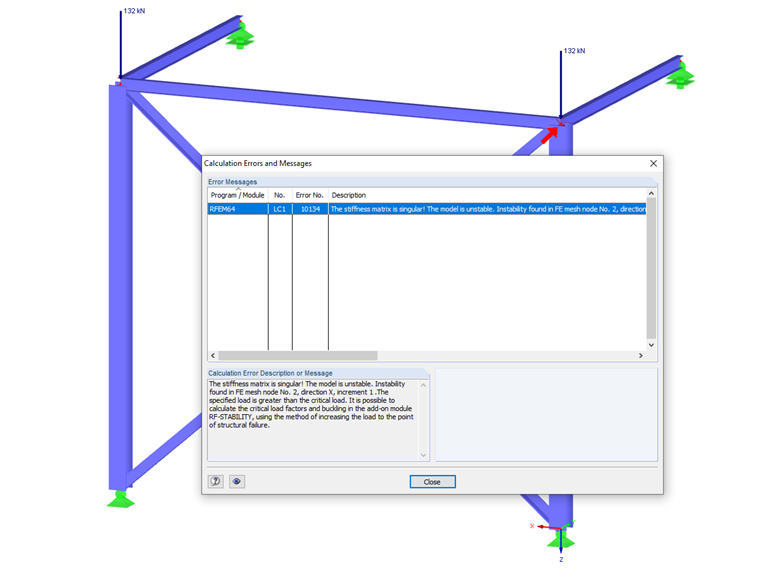

Messaggio di instabilità a causa della rottura dell'asta in trazione

I controventi costituiti da angoli (sezioni a L) possono resistere anche a piccole forze di compressione. Se queste aste non sono definite come "aste tese" ma come "aste instabili", spesso è possibile calcolare modelli problematici.

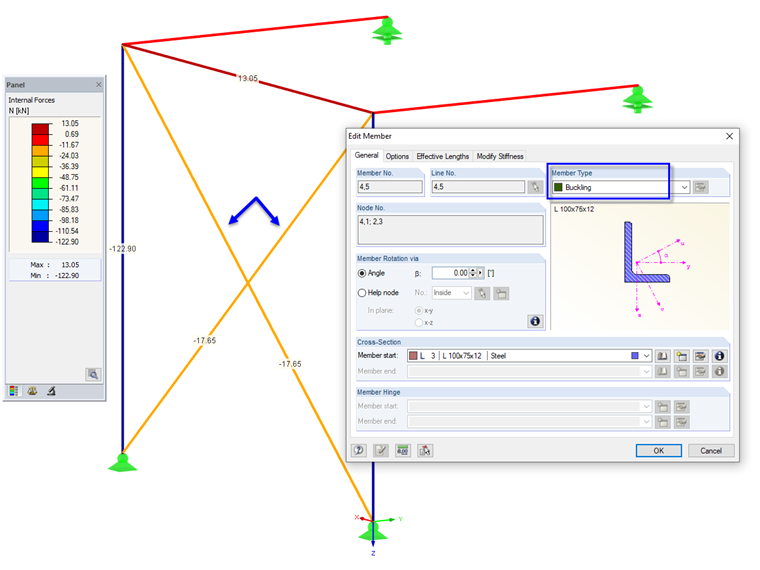

Risultato con aste instabili

Le aste instabili sono adatte anche per i modelli in cui viene superato il carico critico di un'asta della trave. Dopo aver digitato come asta di instabilità, il calcolo viene continuato senza questa asta, in modo che sia possibile un'analisi di successo, considerando gli effetti di ridistribuzione.

Knowledge Base

KB 000577 | Uso di aste instabili per modelli instabili
