Stosowanie prętów wyboczeniowych dla modeli niestabilnych

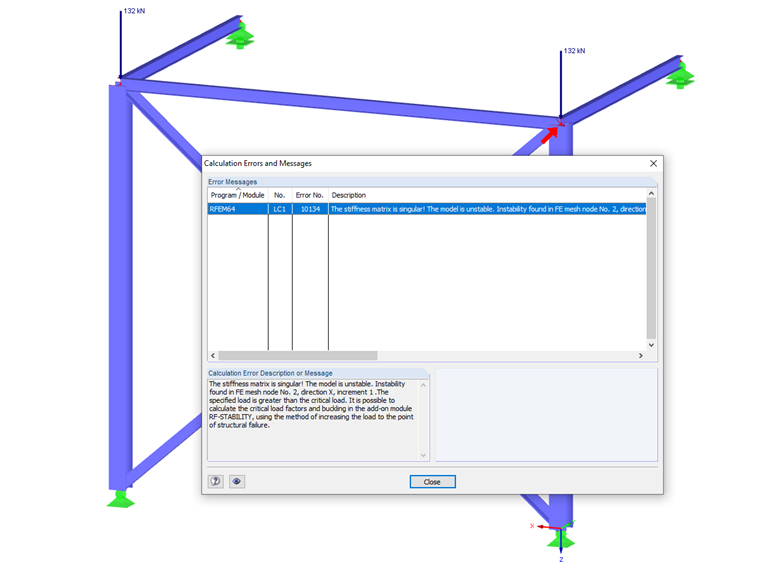

Wenn die Berechnung eines Stabmodells nach Theorie II. Ordnung mit einer Fehlermeldung endet, liegt die Ursache dieser Instabilität nicht selten an ausgefallenen Zugstäben: Sobald in einem Berechnungsschritt Druckkräfte in einem Zugstab auftreten, wird dieser Stab in den folgenden Iterationen nicht mehr berücksichtigt. Dadurch kann das Modell instabil werden.

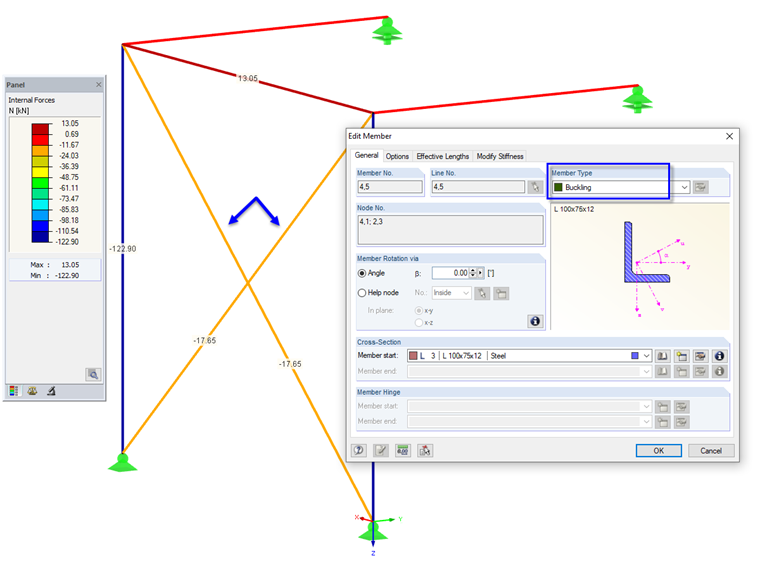

Stężenia składające się z kątowników (przekrojów w kształcie litery L) mogą wytrzymać nawet niewielkie siły ściskające. Jeżeli pręty te nie są zdefiniowane jako „pręt rozciągany”, ale jako „pręt wyboczeniowy”, często można obliczyć problematyczne modele.

Pręty wyboczeniowe nadają się również do modeli, w których przekroczone jest obciążenie krytyczne pręta belkowego. Po wprowadzeniu pręta wyboczeniowego obliczenia są kontynuowane bez tego pręta, dzięki czemu możliwa jest pomyślna analiza z uwzględnieniem efektów redystrybucji.


Autor

Pan Vogl tworzy i przechowuje dokumentację techniczną.
