Использование стержней с потерей устойчивости в неустойчивых моделях

Когда расчет по методу второго порядка у стержневой модели завершается с сообщением об ошибке, чаще всего эта нестабильность вызвана отказом растянутых стержней, потому что, как только во время шага расчета в растянутом стержне появляются сжимающие силы, этот стержень в последующих итерациях больше не учитывается. Вследствие того затем может вся модель стать неустойчивой.

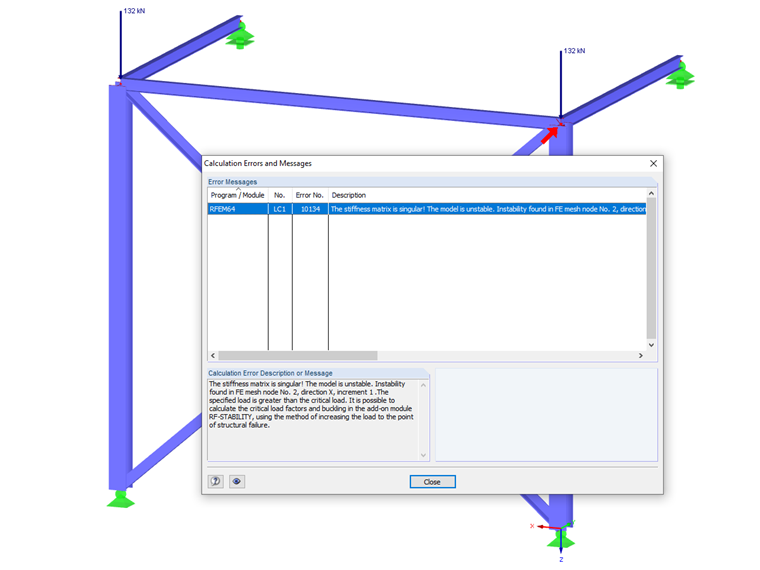

Сообщение о нестабильности из -за отказа растянутого стержня

Связи, состоящие из уголков (L -образных профилей), способны противостоять даже небольшим силам сжатия. Если эти стержни заданы не как «растянутые стержни», а как «стержни с потерей устойчивости», то часто можно рассчитать проблемные модели.

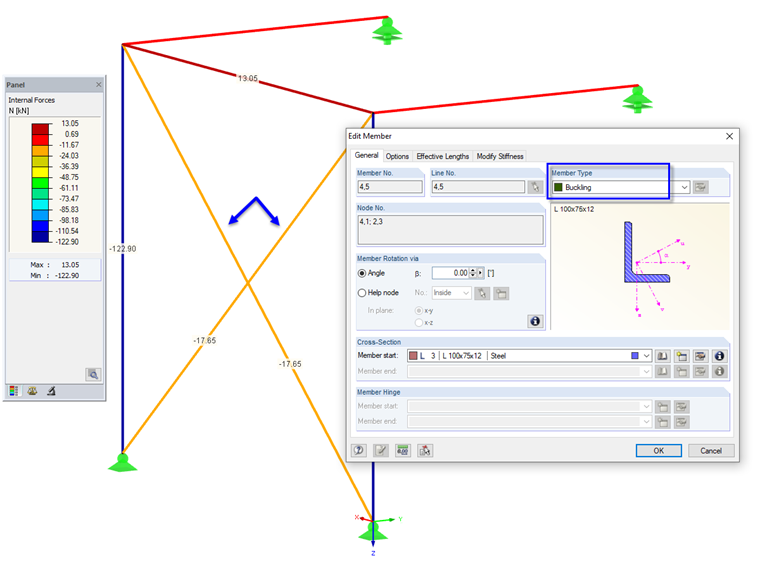

Результат с потерями устойчивости стержней

Стержни с потерей устойчивости также подходят для моделей, в которых превышена критическая нагрузка на стержень балки. После ввода в качестве стержня с потерей устойчивости, расчет продолжается без этого стержня, так что возможен успешный расчет с учетом эффектов перераспределения.

База знаний

KB 000577 | Использование стержней с потерей устойчивости в неустойчивых моделях
