Rám se vzpěrnými pruty
  • Popis
  • Recenze (0)

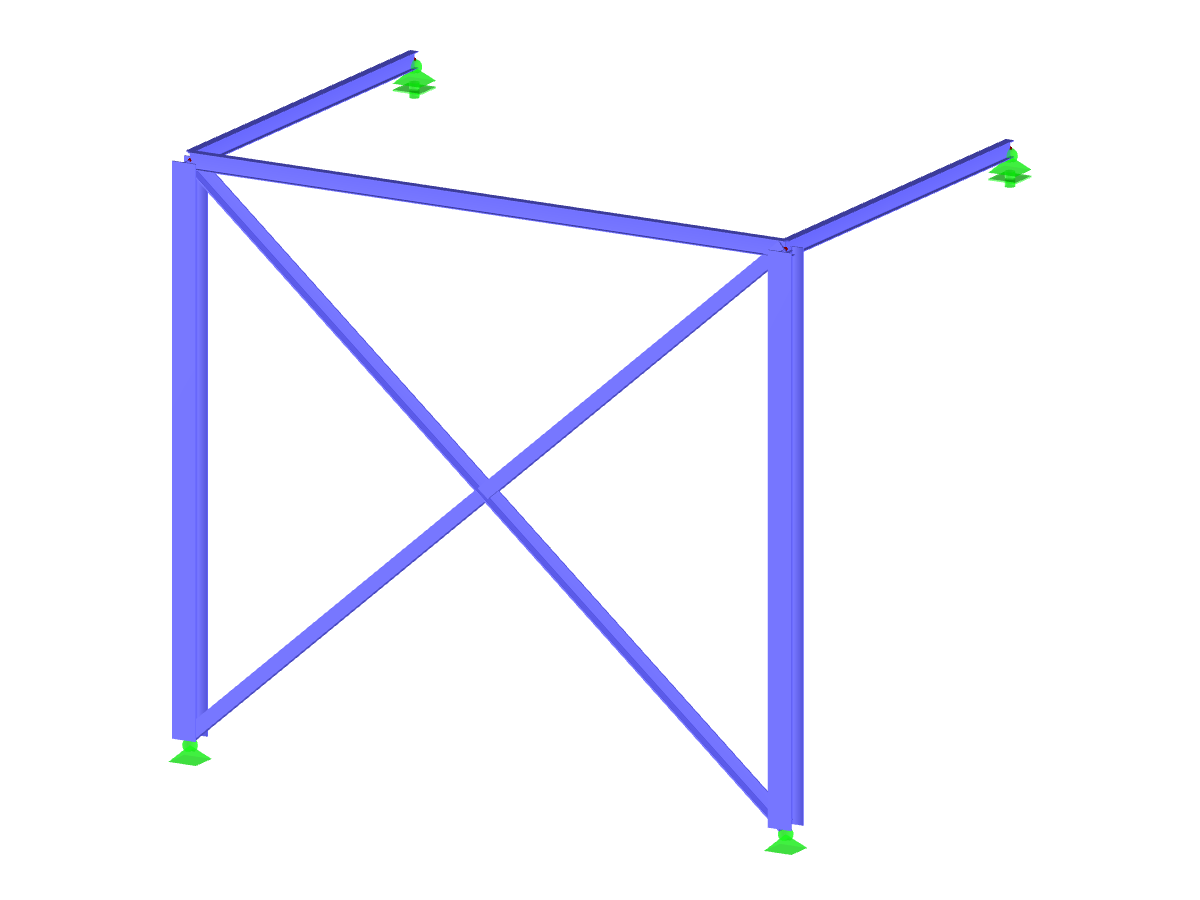

Tento model demonstruje nestabilní dynamiku rámu, kdy jsou tažené pruty vyřazeny z výpočtového procesu. Ve výpočtu prutového modelu podle teorie II. řádu vede přechod od tahových k tlakovým silám v kritických prvcích k předčasnému ukončení výpočtu. Začleněním vzpěrných prutů, realizovaných pomocí L-profilů a úhelníků, jsou názorně představeny nestabilní stavy. Schématický nákres podporuje zobrazení prostorového uspořádání a vizualizuje uzlové body a poruchové mechanismy. Model slouží jako technický příklad pro analýzu nestabilit a přerušení výpočtu.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Rám s pruty ve vzpěru

Počet uzlů 6
Počet linií 7
Počet prutů 7
Počet zatěžovacích stavů 1
Celková hmotnost 0,583 t
Rozměry (metrické) 4,815 x 3,215 x 4,215 m
Rozměry (imperiální) 15.8 x 10.55 x 13.83 feet
Verze programu 5.24.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.

Nahlásit tento 3D model
Události
Videa
Modely ke stažení
Články z databáze znalostí
Rám se vzpěrnými pruty
Pokud výpočet modelu prutu analýzou druhého řádu končí chybovým hlášením, bývají často příčinou této nestability vypadlé tahové pruty: Jestliže v některém výpočetním kroku působí v tahovém prutu tlakové síly, tento prut se v následujících iteracích nezohlední. Model se tak může stát nestabilním.
