RF-STEEL RF-STEEL 塑性

模块扩展
RF-STEEL RF-STEEL 塑性

RF-STEEL Plasticity 是附加模块 RF-STEEL EC3 的一个扩展。 In RF-STAHL Plastizität stehen Ihnen folgende Bemessungsverfahren zur Verfügung: Drei- bzw. Zweiblechquerschnitte (I-, C-, U-, Z-, L-, T Querschnitte), Flachstahl, Rohre und Hohlprofile nach dem Teilschnittgrößenverfahren mit Umlagerung von Kindmann / Frickel. Elliptische Querschnitte mit analytischem nichtlinearen Optimierungsverfahren. Erleben Sie Methoden für allgemeine Querschnitte: Teilschnittgrößenverfahren ohne Umlagerung von Kindmann / Frickel oder die Simplex-Methode.

RF-/STEEL Plasticity | 产品特性

  • 完全集成于附加模块 RF-/STEEL EC3
  • 截面受拉、受压、受弯、受扭、受剪以及组合内力设计
  • 杆件塑性设计按照二阶效应理论和 7 个自由度包括翘曲扭转进行计算（需要安装 RF-/STEEL Warping Torsion）

RF-/STEEL Plasticity | 输入

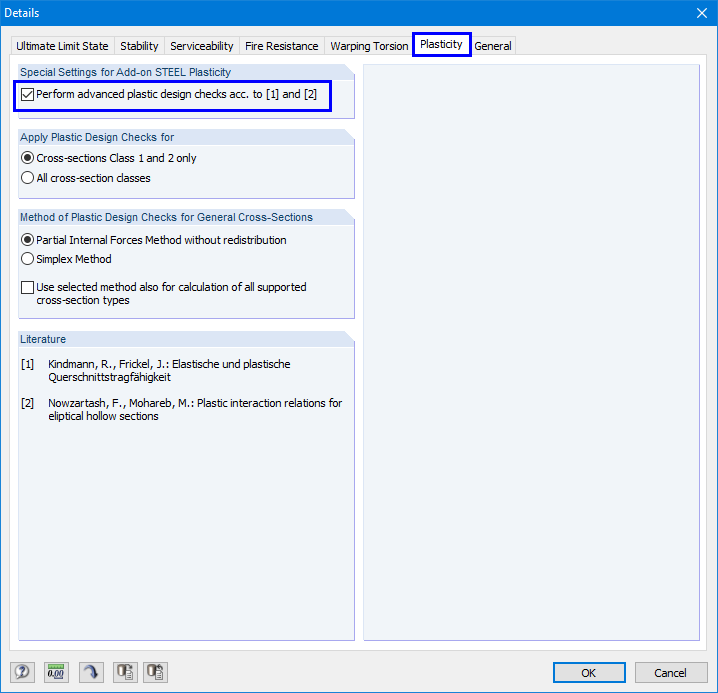

模块扩展 RF-/STEEL Plasticity 完全集成在 RF-/STEEL EC3 中。 可以像在 RF-/STEEL EC3 中输入数据。 但是，有必要在详细设置中激活截面的塑性设计（见图）。

RF-/STEEL Plasticity | 设计和输出计算结果

截面承载力计算考虑了所有内力组合。

如果按照 PIF 方法进行截面设计，则作用在以重心或剪切中心为目标的主轴系中的截面内力将转换到局部坐标系中纵向。

分别计算上翼缘、下翼缘和腹板的内力，并确定截面的极限内力。 如果剪应力和翼缘弯矩都出现了，则截面的轴向承载力和弯曲时的极限承载力通过与既往力和弯矩进行比较来确定。 如果超过剪应力或翼缘承载力，则无法进行设计计算。

“单纯形法”可以通过在 SHAPE-THIN 计算中给定的内力组合来确定塑性的放大系数。 放大系数的倒数表示截面的设计利用率。

采用解析非线性优化方法对椭圆截面的塑性承载力进行分析。 此方法与单纯形法相似。 使用单独的设计案例可以对选定的杆件、多杆件和作用进行灵活分析，也可以对单个截面进行灵活分析。

在这里用户可以调整与设计相关的参数，例如所有截面的计算按照单纯形法。

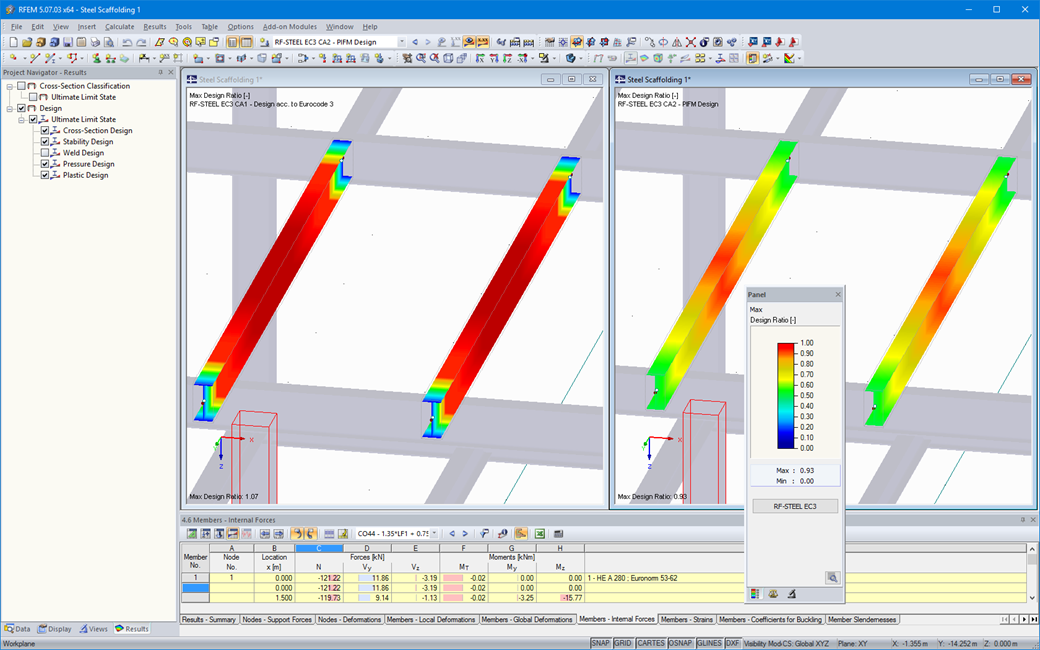

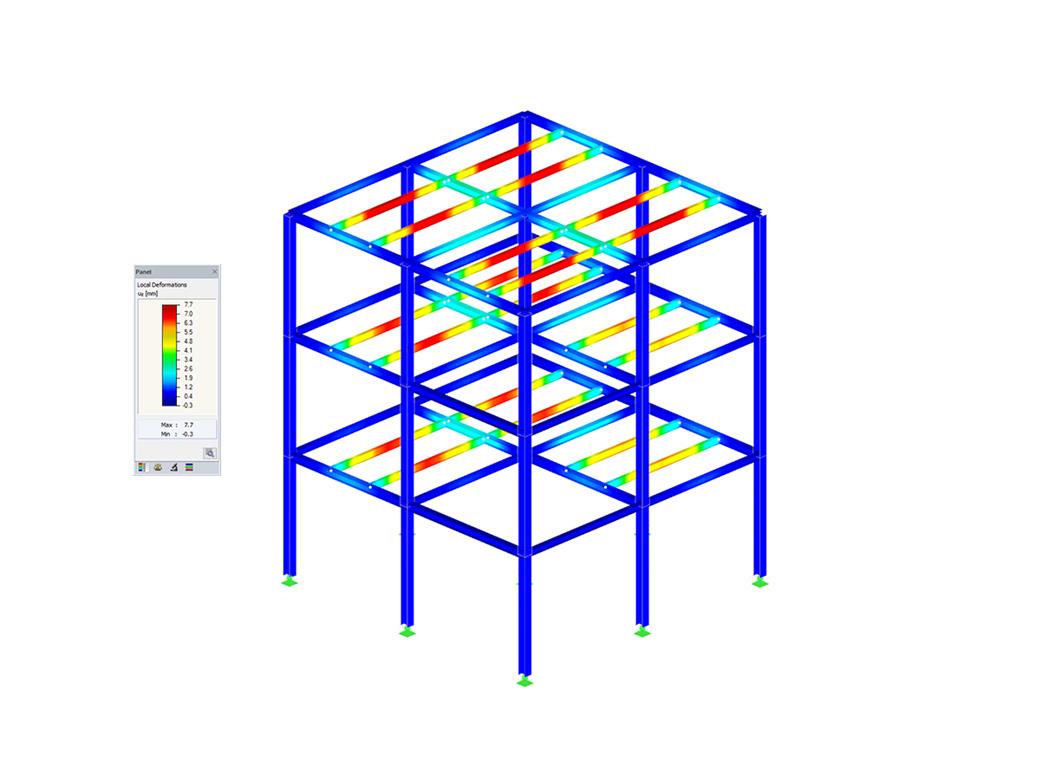

塑性设计的结果显示在 RF-/STEEL EC3 中。 在相应的结果表格中包含了内力、截面类别、总体设计和其他结果数据。

网店

配置你的个人软件包，并在网上了解所有的价格!

网上商店

计算价格

1,110.00 USD
+0.00 USD
RF-STAHL Plastizität
总金额 1,110.00 USD

该价格适用于United States。

使用 RFEM 5 的第一步

此页面为不熟悉 RFEM 的用户提供了一些有用的提示和技巧，可以帮助它们尽快地了解 RFEM。

更多信息
使用 RFEM 5 的第一步 使用 RFEM 5 的第一步

下载结构分析模型（完整列表）

如果您正在寻找模型来练习或作为项目灵感，那么您来对地方了。 我们提供了 RFEM、RSTAB 或 RWIND 文件等结构分析模型的下载。

所有模型
用于精确工程分析的可下载技术模型模板 用于精确工程分析的可下载技术模型模板

钢结构设计集成规范

钢结构设计规范

欧盟 | 旗帜 EN 1993-1-1:2005 + AC:2009（欧洲规范 3）
欧盟 | 旗帜 EN 1993-1-3:2010（欧洲规范 3rd | 冷弯型材）
瑞士 | 国旗 SIA 263 | 2013-01（瑞士规范）
意大利国旗 NTC | 2018-01（意大利规范）
中文-GB | 国旗 BS 5950 | 2001-05（英制）
ZH | 国旗 AISC 360-22（美国规范）
ZH | 国旗 AISC 360-16（美国规范）
ZH | 国旗 AISC 360-10（美国规范）
ZH | 国旗 AISC 341-22（美国规范 | 地震）
ZH | 国旗 AISC 341-16（美国规范 | 地震）
ZH | 国旗 AISI S100-16（美国规范 | 冷弯型材）
印度 | 国旗 IS 800 | 2007-12（印度标准）
中国 | 国旗 GB 50017 | 2017-12（中国标准）
中国 | 国旗 GB 50018 | 2002-09（中国规范 | 冷弯型材）
中国 | 国旗 GB 51022 - 2015 （中国规范）
加拿大 | 国旗 CSA S16-19（加拿大规范）
加拿大 | 国旗 CSA S16-14（加拿大规范）
加拿大 | 国旗 CSA S136-16(R2021)（加拿大规范 | 冷弯型材）
澳大利亚 | 国旗 AS 4100 | 2020-08（澳大利亚规范）
俄罗斯 | 国旗 SP 16.13330 | 2017-02 + 修订版 1 | 2019，牧师。 2 | 2020（俄语标准）
巴西国旗 NBR 8800 | 2008-08（巴西规范）
南非国旗 SANS 10162-1 | 2011-05（南非规范）

EN 1993-1-1 附录

DE | 国旗 DIN EN 1993-1-1/NA:2016-04（德国）
奥地利 | 国旗 ÖNORM EN 1993-1-1/NA:2015-12（奥地利）
瑞士 | 国旗 SN EN 1993-1-1/NA:2016-07（瑞士）
保加利亚 | 国旗 BDS EN 1993-1-1/NA:2015-10（保加利亚）
中文-GB | 国旗 BS EN 1993-1-1/NA:2016-07（英国）
欧盟 | 旗帜 CEN EN 1993-1-1/2015-06（欧盟）
塞浦路斯国旗 CYS EN 1993-1-1/NA:2015-07（塞浦路斯）
CS | 国旗 CSN EN 1993-1-1/NA:2016-06（捷克）
丹麦国旗 DS EN 1993-1-1/NA:2015-07（丹麦）
希腊标志 ELOT EN 1993-1-1/NA:2017-01（希腊）
爱沙尼亚国旗 EVS EN 1993-1-1/NA:2015-08（爱沙尼亚）
克罗地亚国旗 HRN EN 1993-1-1/NA:2016-03（克罗地亚）
爱尔兰国旗 是 I. 1993-1-1/NA:2016-03 (Irland)
卢森堡国旗 ILNAS EN 1993-1-1/NA:2015-06（卢森堡）
冰岛国旗 IST EN 1993-1-1/NA:2015-11（冰岛）
立陶宛国旗 LST EN 1993-1-1/NA:2017-01（立陶宛）
拉脱维亚国旗 LVS EN 1993-1-1/NA:2015-10（拉脱维亚）
马来西亚国旗 MS EN 1993-1-1/NA:2010-01（马来西亚）
匈牙利国旗 MSZ EN 1993-1-1/NA:2015-11（匈牙利）
比利时国旗 NBN EN 1993-1-1/NA:2015-07（比利时）
荷兰国旗 NEN EN 1993-1-1/NA:2016-12（荷兰）
法国国旗 NF EN 1993-1-1/NA:2016-02（法国）
葡萄牙国旗 NP EN 1993-1-1/NA:2009-03（葡萄牙）
挪威国旗 NS EN 1993-1-1/NA:2015-09（挪威）
波兰国旗 PN EN 1993-1-1/NA:2015-08（波兰）
芬兰国旗 SFS EN 1993-1-1/NA:2015-08（芬兰）
斯洛文尼亚国旗 SIST EN 1993-1-1/NA:2016-09（斯洛文尼亚）
罗马尼亚国旗 SR EN 1993-1-1/NA:2016-04（罗马尼亚）
塞尔维亚 SRPS EN 1993/NA:2021-02（塞尔维亚）
新加坡国旗 SS EN 1993-1-1/NA:2019-05（新加坡）
瑞典国旗 SS EN 1993-1-1/NA:2015-06（瑞典）
斯洛伐克国旗 STN EN 1993-1-1/NA:2015-10（斯洛伐克）
白俄罗斯国旗 TKP EN 1993-1-1/NA:2015-04（白俄罗斯）
西班牙国旗 UNE EN 1993-1-1/NA:2016-02（西班牙）
意大利国旗 UNI EN 1993-1-1/NA:2015-08（意大利）
活动
视频
下载模型
知识库文章
三跨连续梁

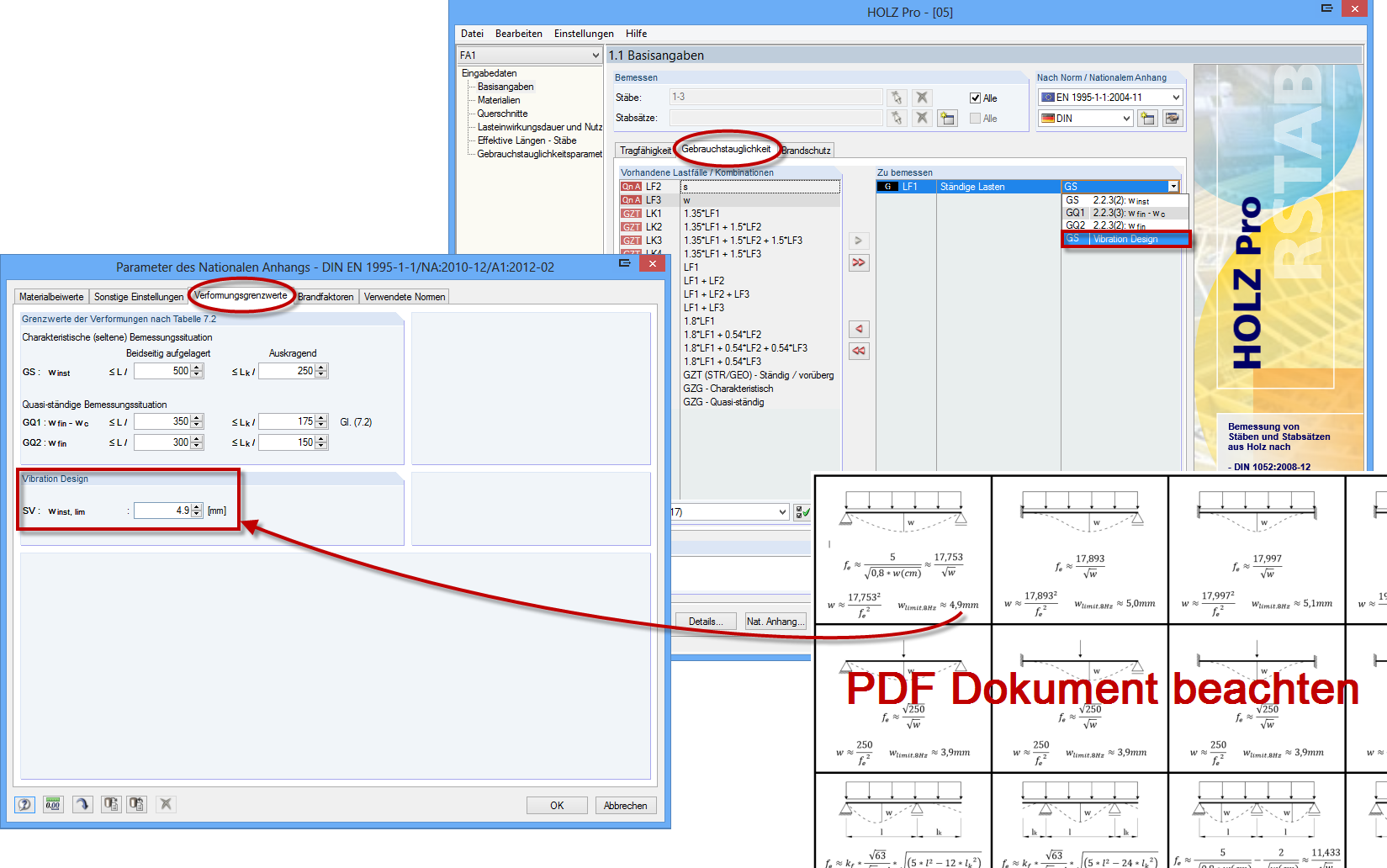

Mit dem Zusatzmodul RF-/HOLZ Pro ist es möglich, für die Bemessung nach EN 1995-1-1 den aus der DIN 1052 bekannten Schwingungsnachweis zu führen. Dieser besagt, dass unter ständiger und quasi-ständiger Einwirkung die Durchbiegung am ideellen Einfeldträger einen Grenzwert (nach DIN 1052 6 mm) nicht überschreiten darf. Wenn man den Zusammenhang zwischen Eigenfrequenz und Durchbiegung für einen mit konstanter Streckenlast belasteten, gelenkigen Einfeldträger berücksichtigt, so resultiert aus den 6 mm eine Mindesteigenfrequenz von zirka 7,2 Hz.
优化截面

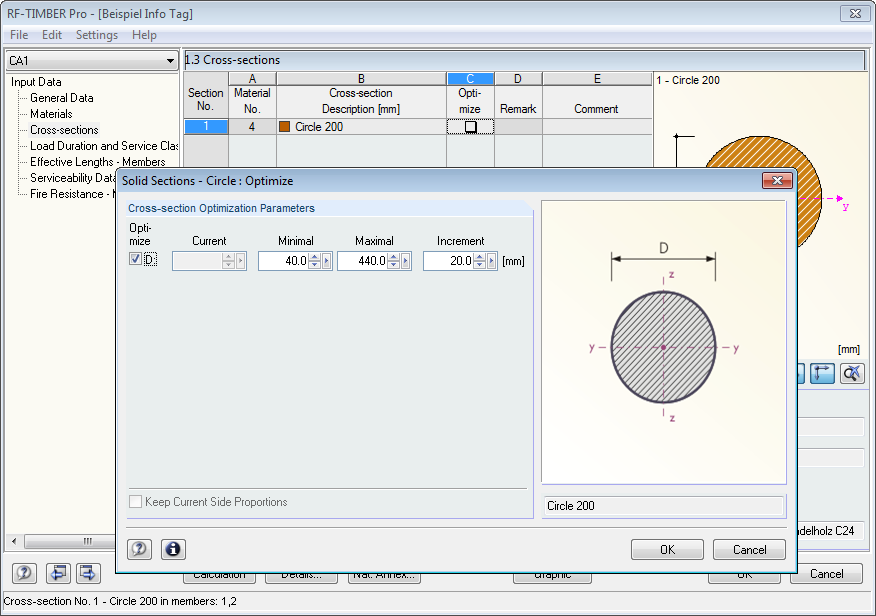

Im Zuge einer sinnvollen Vordimensionierung der Querschnitte ist es im Modul RF-/HOLZ Pro möglich, die Querschnitte der entsprechenden Profilreihe zu optimieren.
结构模型
木结构中的弯扭屈曲位于上一个文章 | 示例 1 通过简单的示例说明了计算梁弯扭屈曲的临界弯矩 Mcrit或临界弯曲应力 σcrit的实际应用。 此处临界弯矩是通过考虑由加劲支撑形成的弹性地基来计算的。
系统

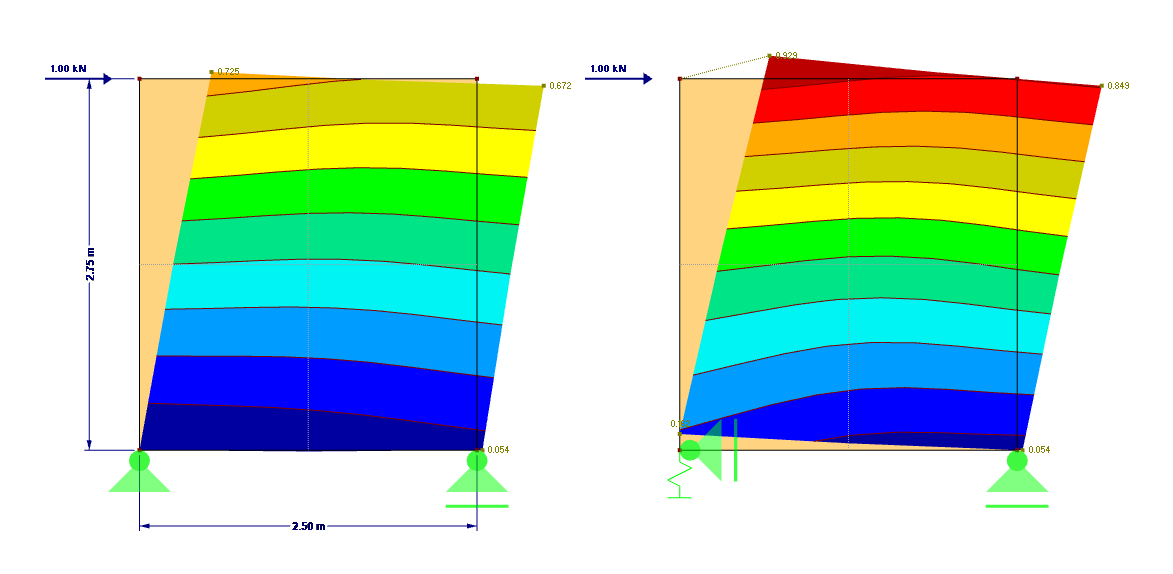

木板的计算是在简化的杆件或面结构上进行的。 本文介绍了如何确定所需的刚度。
