Extension de module
RF-STEEL Plasticity

• Intégration complète dans le module additionnel RF-/STEEL EC3
• Vérification des sections en traction, compression, flexion, torsion, cisaillement et des efforts internes combinées
• Vérification plastique des barres à partir d'une analyse du second ordre avec 7 degrés de liberté, incluant le flambement (l'extension RF-/STEEL Warping Torsion est requise)

La vérification de la résistance de la section considère toutes les combinaisons d'efforts internes.

Si une section est calculée selon la méthode PIF, les efforts internes de la section, qui agissent sur le système des axes principaux liés au centre de gravité ou au centre de cisaillement, sont transformés en un système local de coordonnées qui reste au centre de l'âme et est orientée dans la direction de l'âme.

Les efforts internes individuels sont répartis sur les semelles supérieure et inférieure ainsi que sur l'âme, et les efforts internes limites des différentes parties de la section sont déterminés. Si les contraintes de cisaillement et les moments de semelle peuvent être absorbés, la capacité portante axiale et la capacité de charge ultime pour la flexion de la section sont déterminées à l'aide des efforts internes restants et comparées aux efforts et aux moments existants. Si la contrainte de cisaillement ou la résistance de la semelle est dépassée, la vérification ne peut pas être effectuée.

La méthode Simplex détermine le facteur d'élargissement plastique avec la combinaison d'efforts internes donnée à l'aide du calcul SHAPE-THIN. La valeur réciproque du facteur d'élargissement représente le rapport de vérification de la section.

Les sections elliptiques sont analysées pour leur capacité portante plastique à partir d’une procédure d’optimisation analytique non-linéaire. Cette méthode est similaire à la méthode Simplex. Les cas de conception séparés permettent une analyse flexible des barres sélectionnées, ensembles de barres et actions ainsi que de chaque section.

Vous pouvez ajuster les paramètres de conception tels que le calcul de toutes les sections selon la méthode Simplex.

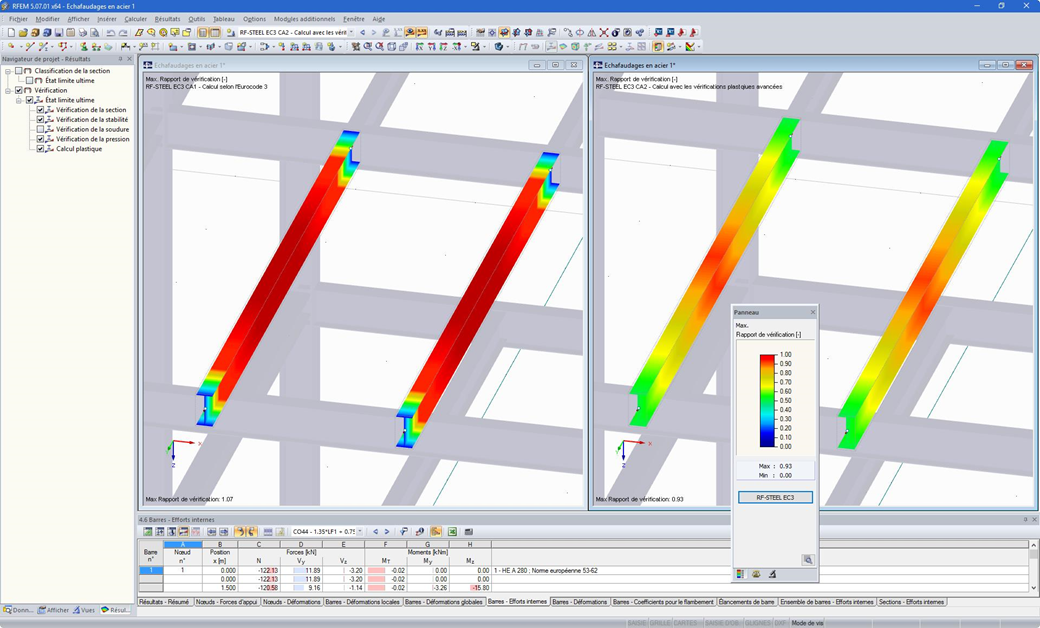

Les résultats de la vérification plastique sont affichés comme d’habitude dans RF-/STEEL EC3. Les différents tableaux de résultats contiennent les efforts internes, les classes de section, les vérifications globales et d'autres données de résultats.
