Rozszerzenie modułu
RF-STEEL Plasticity

• Pełna integracja z modułem dodatkowym RF-/STEEL EC3
• Projektowanie przekrojów dla rozciągania, ściskania, zginania, skręcania, ścinania i złożonych sił wewnętrznych
• Plastyczne projektowanie prętów zgodnie z analizą drugiego rzędu z uwzglednieniem 7 stopni swobody, łącznie z wyboczeniem giętno-skrętnym (konieczne rozszerzenie modułu RF-/STEEL Warping Torsion).

W obliczeniach nośności przekroju uwzględniane są wszystkie kombinacje sił wewnętrznych.

W przypadku wymiarowania przekrojów metodą MTP, siły wewnętrzne przekroju, działające w układzie osi głównych odniesionych do środka ciężkości lub środka ścinania, są przekształcane na lokalny układ współrzędnych w środku środnika i jest zorientowana w kierunku środnika.

Poszczególne siły wewnętrzne są rozkładane na górną i dolną półkę oraz na środniku, a także określane są graniczne siły wewnętrzne części przekroju. O ile naprężenia tnące i momenty w pasie mogą być przenoszone, nośność osiowa i nośność graniczna na zginanie przekroju są określane za pomocą pozostałych sił wewnętrznych i porównywane z istniejącą siłą i momentem. W przypadku przekroczenia naprężenia ścinającego lub nośności pasa obliczeń nie można przeprowadzić obliczeń.

Metoda Simplex określa zwiększający się współczynnik plastyczny dla zadanej kombinacji sił wewnętrznych na podstawie obliczeń SHAPE-THIN. Odwrotna wartość współczynnika powiększenia stanowi stopień wykorzystania przekroju.

Przekroje eliptyczne są analizowane pod kątem ich nośności plastycznej, korzystając z nieliniowej optymalizacji analitycznej. Metoda ta jest podobna do metody sympleks. Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań oraz poszczególnych przekrojów.

Parametry istotne dla obliczeń, takie jak np. obliczenia wszystkich przekrojów zgodnie z metodą sympleks.

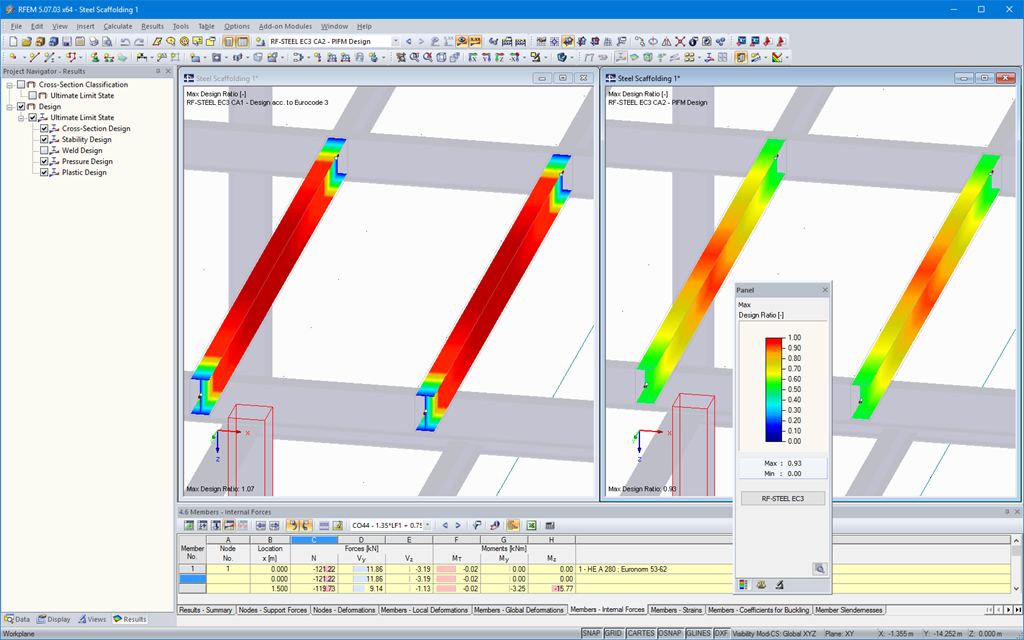

Wyniki obliczeń plastycznych są jak zwykle wyświetlane w RF-/STEEL EC3. Odpowiednie tabele wyników zawierają siły wewnętrzne, klasy przekrojów, obliczenia ogólne i inne dane wynikowe.
