- Pełna integracja z modułem dodatkowym RF-/STEEL EC3
- Projektowanie przekrojów dla rozciągania, ściskania, zginania, skręcania, ścinania i złożonych sił wewnętrznych
- Plastyczne projektowanie prętów zgodnie z analizą drugiego rzędu z uwzglednieniem 7 stopni swobody, łącznie z wyboczeniem giętno-skrętnym (konieczne rozszerzenie modułu RF-/STEEL Warping Torsion).
RF-/STEEL Plasticity | Funkcje
![Przekrój i siły wewnętrzne](/pl/webimage/008867/608390/KB_1582_01_EN.png?mw=512&hash=88eb749d43c44e005115f9df6ff108589634249b)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pl/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Sztywność połączenia stalowego i jej wpływ na obliczenia konstrukcyjne](/pl/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | AISC 341-22 Wymiarowanie pręta zginającego w RFEM 6](/pl/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Wymiarowanie stali w RFEM bez (po lewej) iz (po prawej) RF-STEEL Plastyczność](/pl/webimage/007098/1591507/000168-en-png-png.png?mw=512&hash=d5a04a41ee72e693f61f54c6d91b67e3fe630a3e)
W obliczeniach nośności przekroju uwzględniane są wszystkie kombinacje sił wewnętrznych.
W przypadku wymiarowania przekrojów metodą MTP, siły wewnętrzne przekroju, działające w układzie osi głównych odniesionych do środka ciężkości lub środka ścinania, są przekształcane na lokalny układ współrzędnych w środku środnika i jest zorientowana w kierunku środnika.
Poszczególne siły wewnętrzne są rozkładane na górną i dolną półkę oraz na środniku, a także określane są graniczne siły wewnętrzne części przekroju. O ile naprężenia tnące i momenty w pasie mogą być przenoszone, nośność osiowa i nośność graniczna na zginanie przekroju są określane za pomocą pozostałych sił wewnętrznych i porównywane z istniejącą siłą i momentem. W przypadku przekroczenia naprężenia ścinającego lub nośności pasa obliczeń nie można przeprowadzić obliczeń.
Metoda Simplex określa zwiększający się współczynnik plastyczny dla zadanej kombinacji sił wewnętrznych na podstawie obliczeń SHAPE-THIN. Odwrotna wartość współczynnika powiększenia stanowi stopień wykorzystania przekroju.
Przekroje eliptyczne są analizowane pod kątem ich nośności plastycznej, korzystając z nieliniowej optymalizacji analitycznej. Metoda ta jest podobna do metody sympleks. Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań oraz poszczególnych przekrojów.
Parametry istotne dla obliczeń, takie jak np. obliczenia wszystkich przekrojów zgodnie z metodą sympleks.
Wyniki obliczeń plastycznych są jak zwykle wyświetlane w RF-/STEEL EC3. Odpowiednie tabele wyników zawierają siły wewnętrzne, klasy przekrojów, obliczenia ogólne i inne dane wynikowe.
![Aktywacja modułu dodatkowego RF-/STEEL Plastyczność w RF-/STEEL EC3](/pl/webimage/007097/1591487/000167-en-png.png?mw=512&hash=fe6efb96f1281a014a316ff8f801fd47e81c07f0)
Rozszerzenie modułu RF-/STEEL Plasticity jest w pełni zintegrowane z RF‑/STEEL EC3. Dane można wprowadzać w taki sam sposób, jak w przypadku zwykłych obliczeń w RF-/STEEL EC3. Jednak w ustawieniach szczegółowych (patrz rysunek) konieczne jest aktywowanie projektowania plastycznego przekrojów.

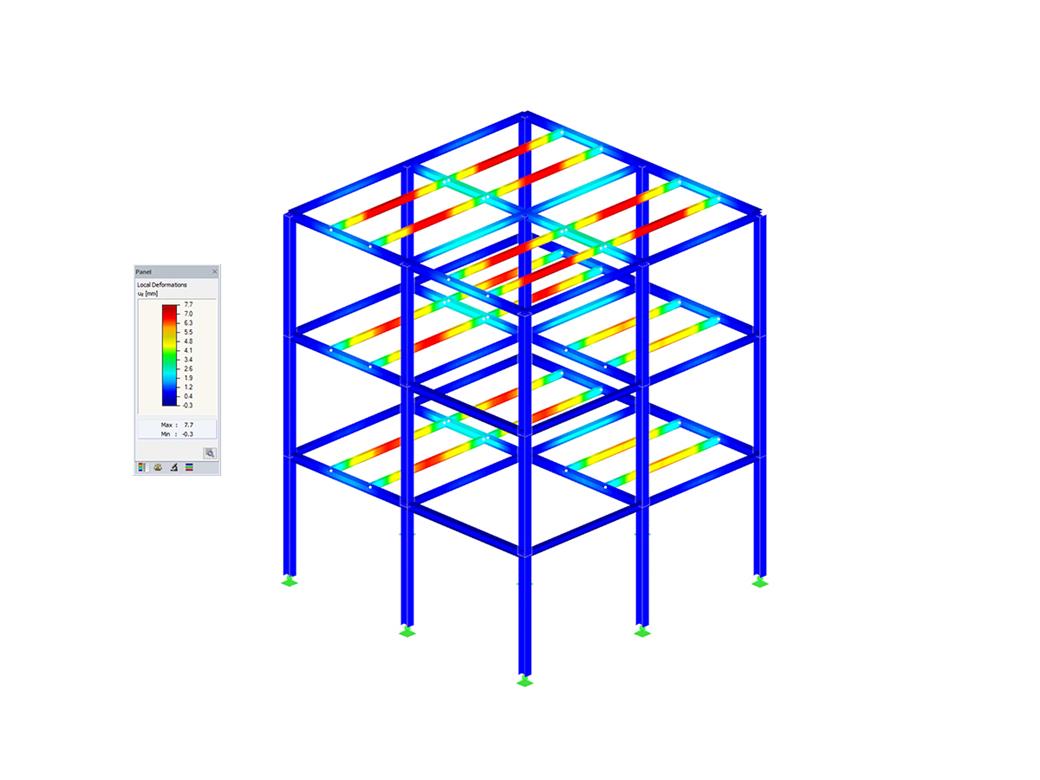

![Moduł dodatkowy RF-/STEEL Plastyczność dla RFEM/RSTAB | Projektowanie plastyczne przekrojów](/pl/webimage/002823/2449125/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Pełna integracja z modułem dodatkowym RF-/STEEL EC3
- Projektowanie przekrojów dla rozciągania, ściskania, zginania, skręcania, ścinania i złożonych sił wewnętrznych
- Plastyczne projektowanie prętów zgodnie z analizą drugiego rzędu z uwzglednieniem 7 stopni swobody, łącznie z wyboczeniem giętno-skrętnym (konieczne rozszerzenie modułu RF-/STEEL Warping Torsion).
