- Integración completa en el módulo adicional RF-/STEEL EC3
- Cálculo de secciones para tracción, compresión, flexión, torsión, cortante y esfuerzos internos combinados
- Cálculo plástico de barras según el análisis de segundo orden con 7 grados de libertad, incluyendo la torsión de alabeo (requiere la extensión de módulo RF-/STEEL Warping Torsion).
RF-/STEEL Plasticity | Características
![Sección y esfuerzos internos](/es/webimage/008867/612639/01-es.png?mw=512&hash=f005d452a9476679f5473fb96db4a9c81ac706e4)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/es/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![La rigidez de la conexión de acero y su influencia en el cálculo estructural](/es/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Cálculo de barras de pórticos resistentes a momentos en AISC 341-22 en RFEM 6](/es/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Cálculo de aceros en RFEM sin (izquierda) y con (derecha) plasticidad RF-STEEL](/es/webimage/007098/1591504/000168-es-png-png.png?mw=512&hash=1be3a51c86645ee9af3d78cb1ae9e55768955dc7)
El cálculo de la resistencia de la sección considera todas las combinaciones de esfuerzos internos.
Si las secciones se calculan según el método PIF, los esfuerzos internos de la sección, que actúan en el sistema de los ejes principales relacionados con el centro de gravedad o el centro de cortante, se transforman en un sistema de coordenadas local que descansa en el centro del alma y está orientado en la dirección del alma.
Los esfuerzos internos individuales se distribuyen en las alas superior e inferior, así como en el alma, y se determinan los esfuerzos internos límite de las partes de la sección. Siempre que se puedan absorber las tensiones tangenciales y los momentos de las alas, la capacidad de carga axial y la capacidad de carga última para flexión de la sección se determinan por medio de los esfuerzos internos restantes y se comparan con la fuerza y el momento existentes. Si se excede la tensión tangencial o la resistencia del ala, no se puede realizar el cálculo.
El método Simplex determina el coeficiente de dilatación plástica con la combinación de esfuerzos internos dada utilizando el cálculo de SHAPE-THIN. El valor recíproco del factor de ampliación representa la razón de tensiones de la sección.
Las secciones elípticas se analizan para su capacidad de carga plástica sobre la base de un procedimiento de optimización analítico no lineal. Este método es similar al método Simplex. Los casos de cálculo independientes permiten un análisis flexible de barras, conjuntos de barras y acciones seleccionados, así como de secciones individuales.
Puede ajustar los parámetros relevantes para el cálculo, como el cálculo de todas las secciones según el método Simplex.
Los resultados del cálculo plástico se muestran en RF-/STEEL EC3 como de costumbre. Las tablas de resultados respectivas incluyen esfuerzos internos, clases de sección, cálculo general y otros datos de resultados.
![Activación del módulo adicional de plasticidad RF-/STEEL en RF-/STEEL EC3](/es/webimage/007097/1591484/000167-es-png.png?mw=512&hash=492daf740c758931734afeb211614145feabde9a)
La extensión de módulo RF-/STEEL Plasticity está totalmente integrada en RF‑/STEEL EC3. Puede introducir los datos de la misma manera que en el caso del diseño habitual en RF‑/STEEL EC3. Sin embargo, es necesario activar el cálculo plástico de las secciones en los ajustes de detalles (ver la figura).

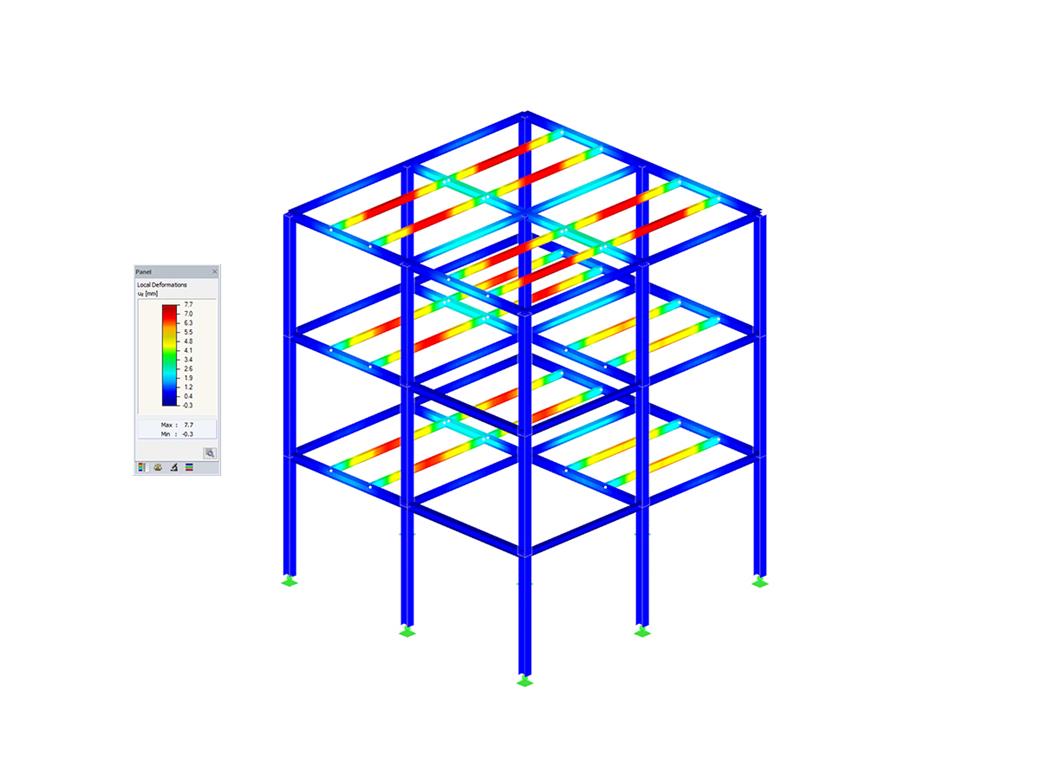

![Módulo adicional de plasticidad RF-/STEEL para RFEM/RSTAB | Cálculo plástico de secciones](/es/webimage/002823/2449125/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- Integración completa en el módulo adicional RF-/STEEL EC3
- Cálculo de secciones para tracción, compresión, flexión, torsión, cortante y esfuerzos internos combinados
- Cálculo plástico de barras según el análisis de segundo orden con 7 grados de libertad, incluyendo la torsión de alabeo (requiere la extensión de módulo RF-/STEEL Warping Torsion).
