附加模块 RSTAB 8 TOWER 荷载

附加模块 RSTAB 8 TOWER 荷载

该附加模块可以为 RSTAB 生成与设计相关的作用。 参数化的风荷载、覆冰荷载和活荷载。

在生成TOWER结构和TOWER设备中创建的对象。

Banner | RSTAB 8 钢筋混凝土结构附加模块

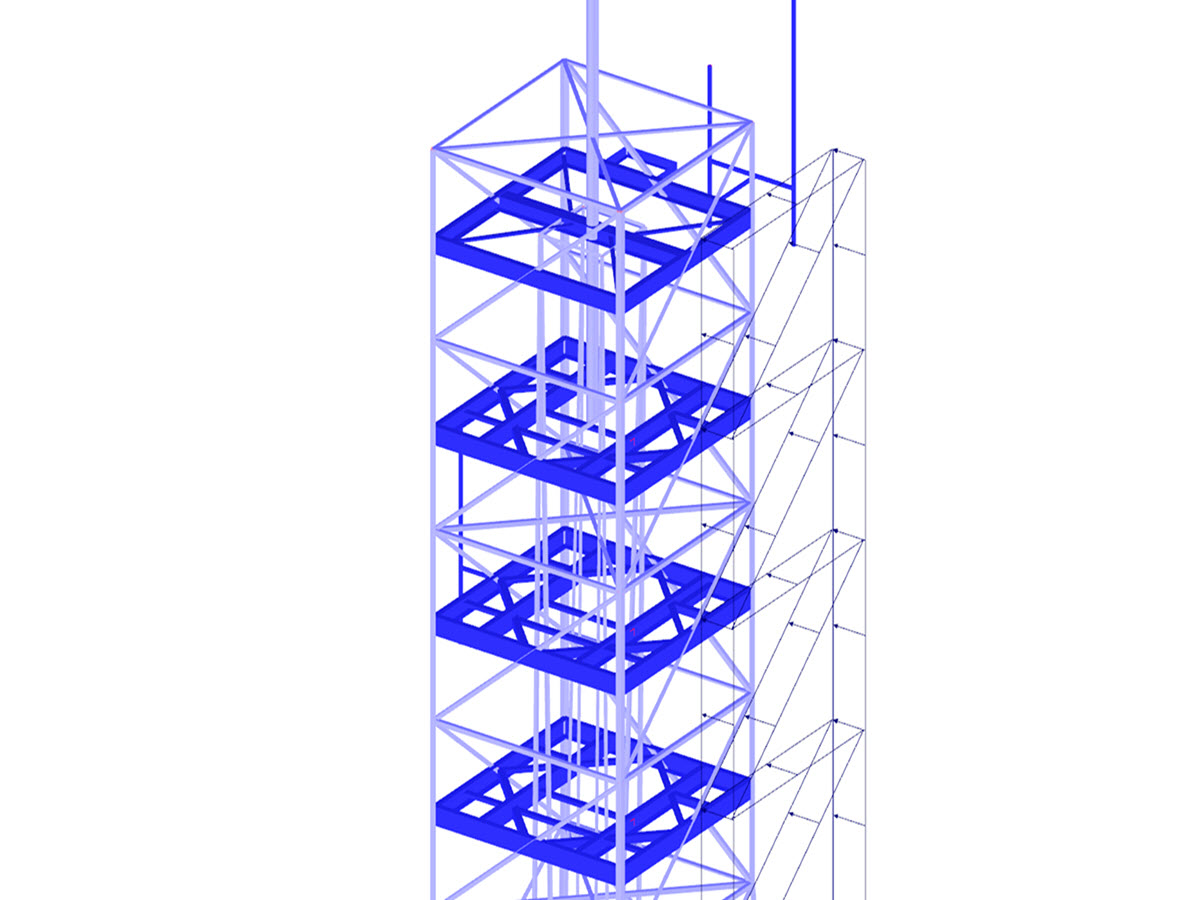

RFEM/RSTAB 附加模块 RF-/TOWER Loading |格构式塔架结构生成风荷载、覆冰荷载和活荷载
RFEM/RSTAB 附加模块 RF-/TOWER Effective Lengths |计算格构式塔架的有效长度

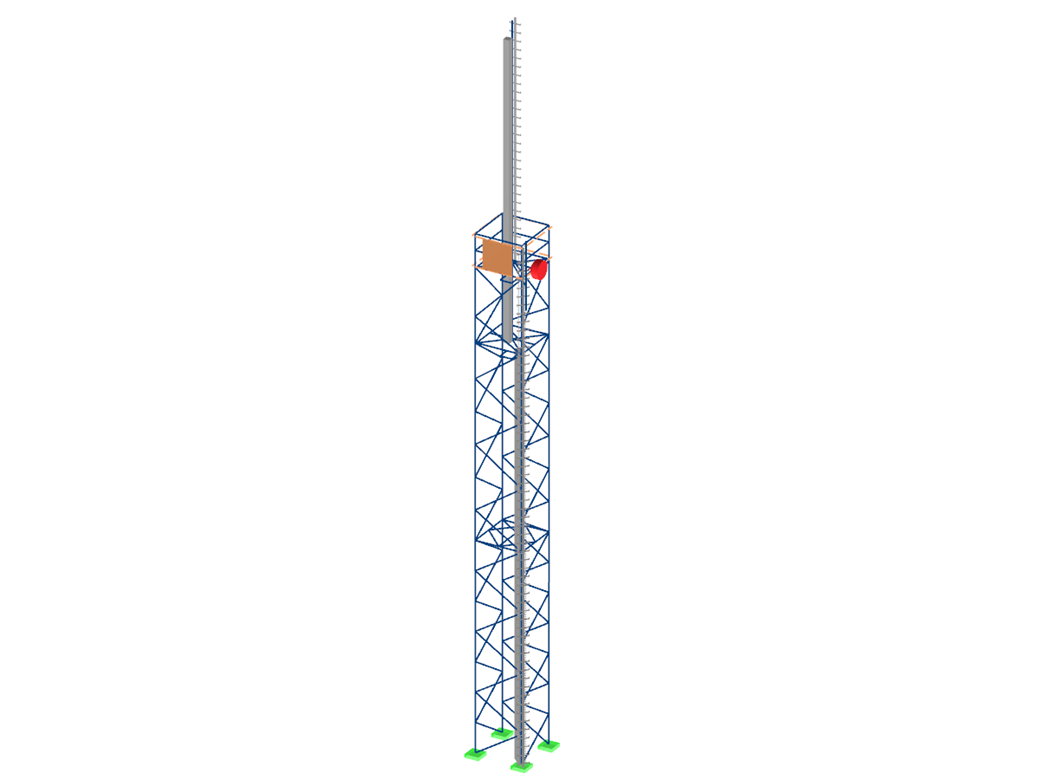

电信通讯塔

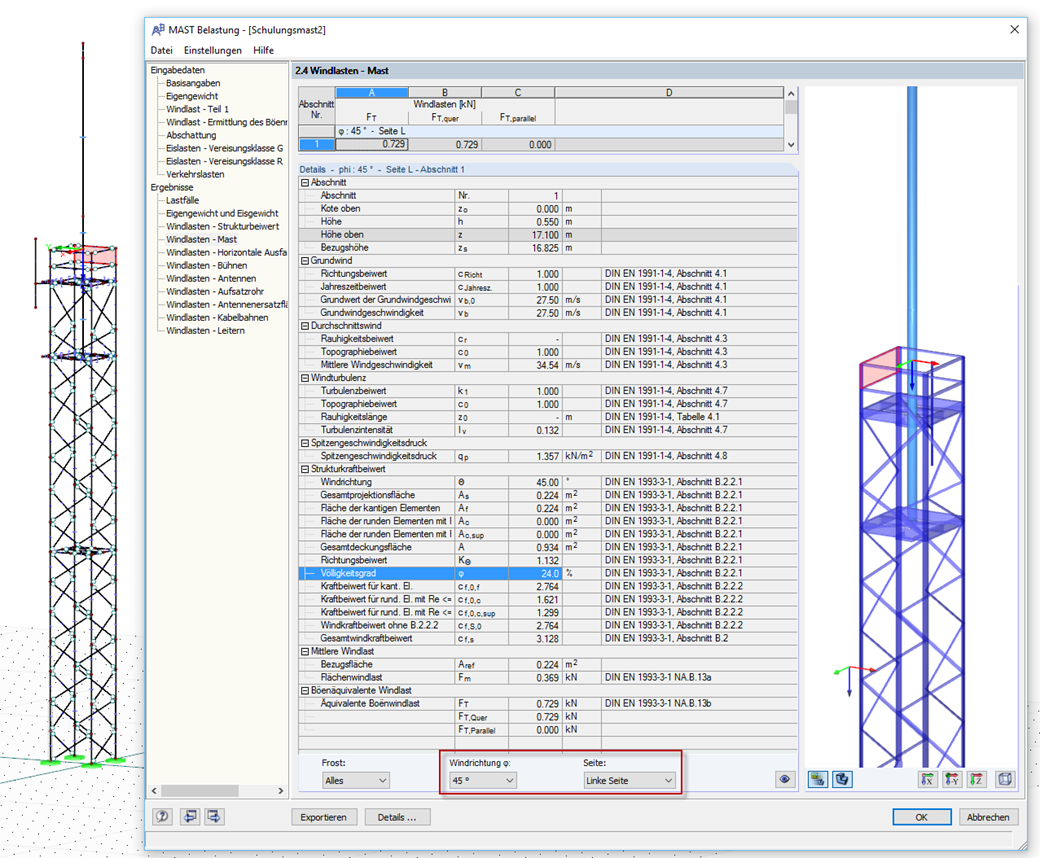

附加模块中间值

RF-/TOWER Loading (塔架荷载模块) | 产品特性

  • 考虑塔架自重，包括设备
  • 风荷载分布在塔架迎风面和背风面或者用户定义风荷载分布
  • 计算塔架和设备的风荷载也要考虑容易振动的结构（阵风响应系数）
  • 平台上分配面荷载和集中荷载
  • 可以折减选择目标上的总风荷载
  • 计算结冰等级 G 和 R，并且预先设置的冰厚度和冰层长度的冰荷载
  • 由面荷载和维修荷载生成可变荷载工况

RF-/TOWER Loading (塔架荷载模块) | 输入

附加模块 RF-/TOWER Loading 满足 DIN EN 1991-1-4/DIN EN 1993-3-1、DIN 1055-4、DIN 4131:1991-11 和 DIN V 4131:2008-09 中的要求。 这些规范包括自重荷载、风荷载、维护/技术人员荷载和覆冰荷载（ISO 12494 或 DIN 1055-5）以及可变荷载。 标准规范可以预先保存或者可以在数据库中找到。

为了按照欧洲规范，可以使用以下国家的国家附录 (NA) 来生成风荷载：

  • DE | 国旗 DIN EN 1991-1-4（德国）
  • CS | 国旗 CSN EN 1994-1-4（捷克）
  • 塞浦路斯国旗 NA-CYS EN 1991-1-4（塞浦路斯）
  • 丹麦国旗 DK EN 1991-1-4（丹麦）
  • 比利时国旗 NBN EN 1991-1-4（比利时）
  • 荷兰国旗 NEN EN 1991-1-4（荷兰）
  • 法国国旗 NF EN 1991-1-4（法国）
  • 芬兰国旗 SFS-EN 1991-1-4（芬兰）
  • 斯洛文尼亚国旗 SIST EN 1991-1-4（斯洛文尼亚）
  • 罗马尼亚国旗 SR EN 1991-1-4（罗马尼亚）
  • 新加坡国旗 SS EN 1991-1-4（新加坡）
  • 瑞典国旗 SS-EN 1991-1-4（瑞典）
  • 斯洛伐克国旗 STN EN 1991-1-4（斯洛伐克）
  • 意大利国旗 UNI EN 1991-1-4（意大利）

可以生成单独的荷载情况： 风压、风向或覆冰荷载可以手动设置，或从表格导入。

详细设置

RF-/TOWER Loading (塔架荷载模块) | 版本

生成荷载后，可以在表格中进行检查。 输出包括关于生成的荷载工况以及自重、风荷载和覆冰荷载的所有信息。 所有荷载都在结构和设备部分中列出。

Generierte Windlasten auf Antennen

RF-/TOWER Loading (塔架荷载模块) | 数据输出

计算得出的荷载可以很容易地传递到 RFEM/RSTAB 中用于与其他荷载工况进行叠加。 所有的模块数据都包含在 RFEM/RSTAB 计算书中。

报告的内容和范围可以根据不同的设计需要进行选择。

网店

配置你的个人软件包，并在网上了解所有的价格!

网上商店

计算价格

1,750.00 USD
+0.00 USD
MAST Belastung
总金额 1,750.00 USD

该价格适用于United States。
