Отображение напряжений в модуле RF-LAMINATE при направлении ортотропии 90°

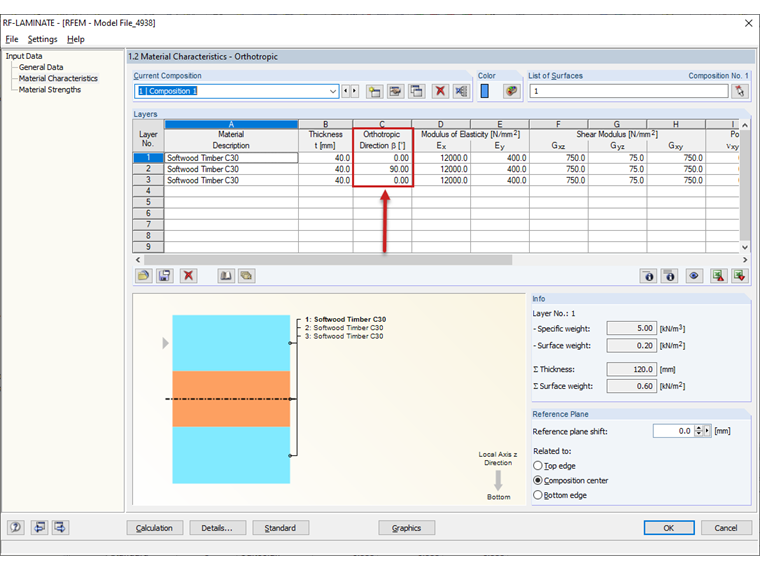

Дело наверное в том, что индексы напряжений из модуля RF‑LAMINATE, такие как σ_b,90, не относятся к местной системе координат поверхности из программы RFEM, а к направлениям ортотропии, заданным в окне «1.2 Характеристики материала» модуля RF‑LAMINATE (см. Рисунок 01).

1 Отображение направлений ортотропии слоев в дополнительном модуле RF-LAMINATE

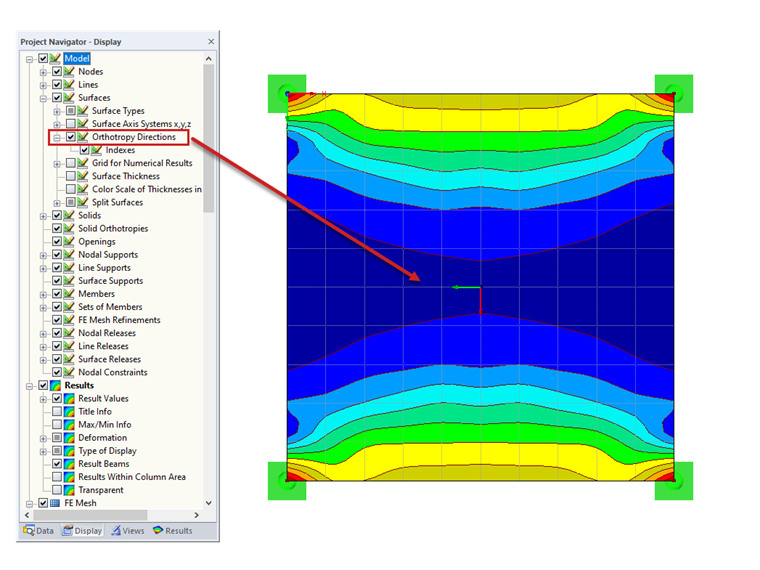

Направления ортотропии можно отобразить также графически, активировав их в навигаторе «Изобразить» (см. Рисунок 02). Красная стрелка всегда представляет собой «нулевое направление» напряжения, то есть направление напряжения σ_b,0.

2 Графическое отображение направлений ортотропии

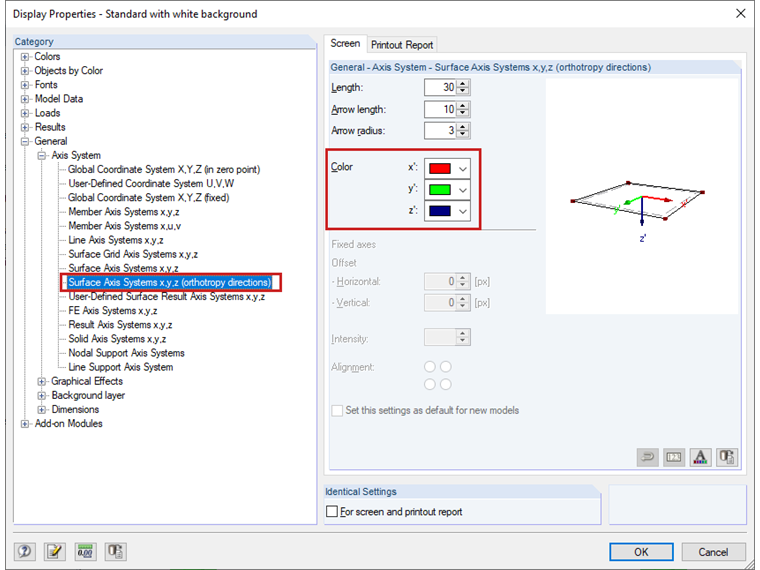

Но цвета стрелок можно при необходимости индивидуально настроить в параметрах изображения (категория «Общие», запись «Система осей»; «Система координат поверхности x,y,z (направления ортотропии)» (см. Рисунок 03).

3 Настройка цветов для осевых систем

Таким образом, напряжение σ_b,0 в данном направлении будет применено к каждому направлению ортотропии слоя, заданного в RF‑LAMINATE, а σ sub>b,90 затем будет применяться к напряжению, поперечному к заданным направлениям ортотропии.
