Representação das tensões no RF‑LAMINATE na direção ortotrópica de 90°

Os índices das tensões do RF-LAMINATE, tais como σ_b,90, não se referem ao sistema de eixos da superfície local do RFEM, mas sim às direções ortotrópicas que foram definidas na janela "1.2 Características do material" no RF-LAMINATE, ver Figura 01.

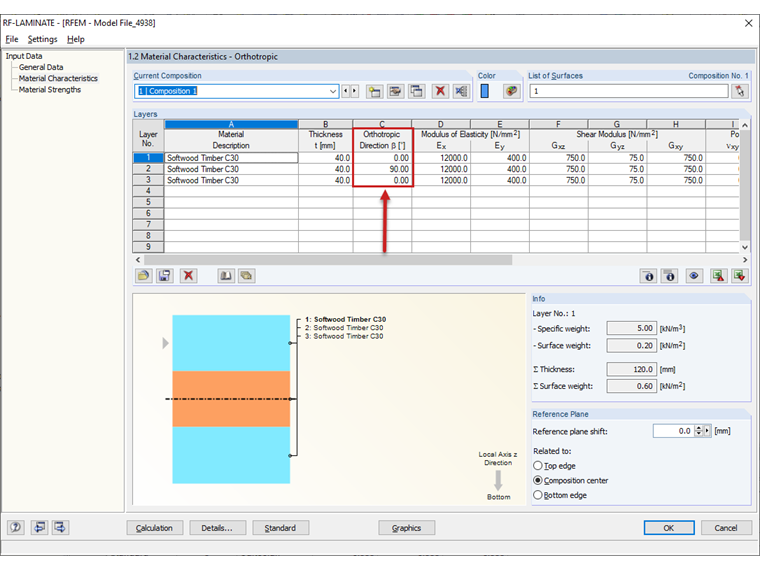

1 Direção ortotrópica das composições no RF-LAMINATE

As direções ortotrópicas podem ser representadas graficamente se forem ativadas no Navegador de projetos – Mostrar, ver Figura 02. A seta vermelha representa a "direção zero" da tensão, ou seja, a direção da tensão σ_b,0.

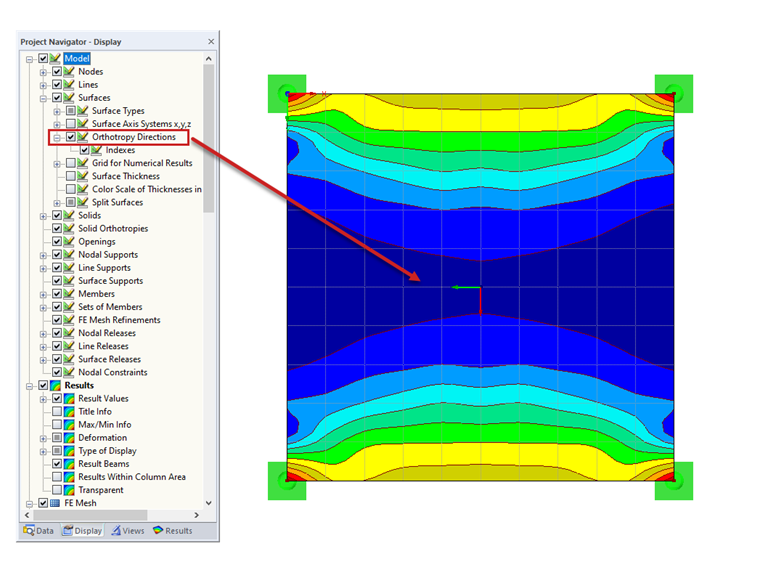

2 Representação gráfica das direções ortotrópicas

As cores das setas podem ser ajustadas nas propriedades de visualização (categoria Geral, Sistema de eixos, Sistema de eixos de superfície x, y, z [direções ortotrópicas]), ver Figura 03.

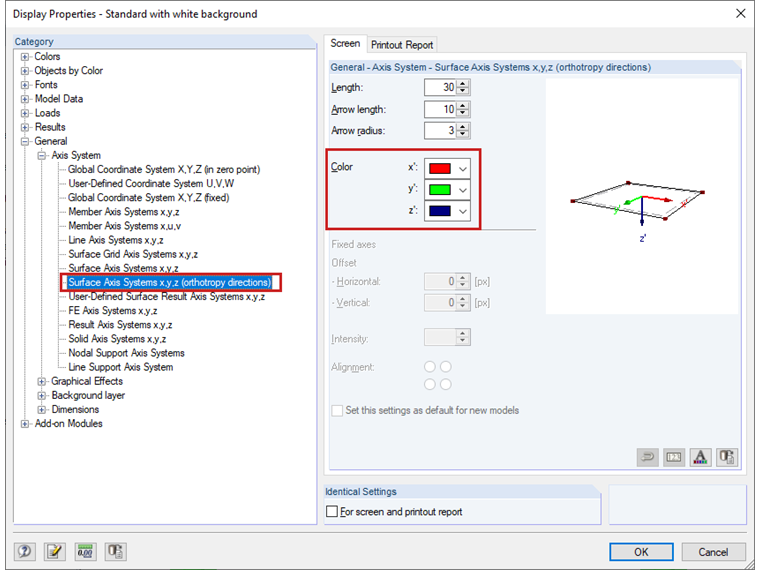

3 Ajuste das cores dos sistemas de eixos

Assim sendo, a tensão σ_b,0 nesta direção aplica-se a cada direção ortotrópica da composição definida no RF-LAMINATE e σ_b,90 aplica-se à tensão transversal às direções ortotrópicas definidas.
