Zobrazení napětí v přídavném modulu RF-LAMINATE ve směru ortotropie 90°

Indexy napětí z přídavného modulu RF-LAMINATE, jako zde σ_b,90, se nevztahují na lokální osový systém plochy z programu RFEM, ale na směry ortotropie, které byly definovány v přídavném modulu RF-LAMINATE v dialogu "1.2 - Materiálové charakteristiky", viz Obrázek 01.

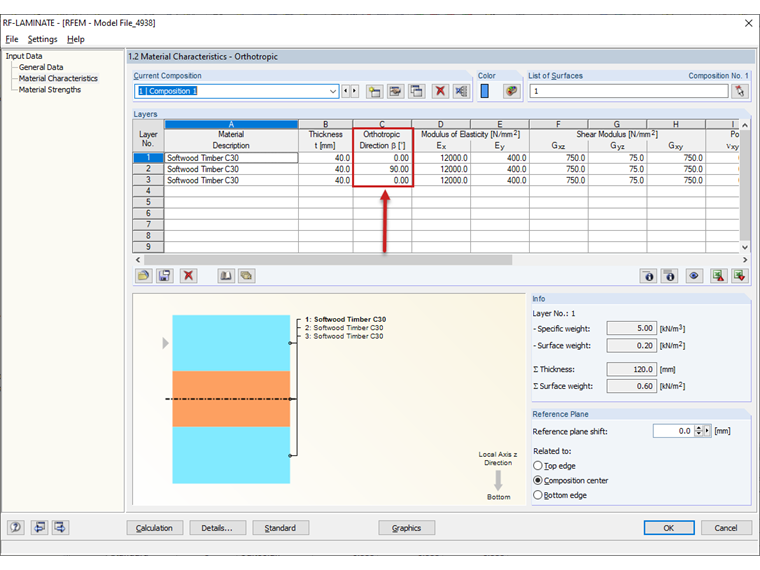

1 Směry ortotropie vrstev v přídavném modulu RF-LAMINATE

Směry ortotropie lze graficky zobrazit aktivací v navigátoru Zobrazit, viz Obrázek 02. Červená šipka zde představuje "nulový směr" napětí, to znamená směr napětí σ_b,0.

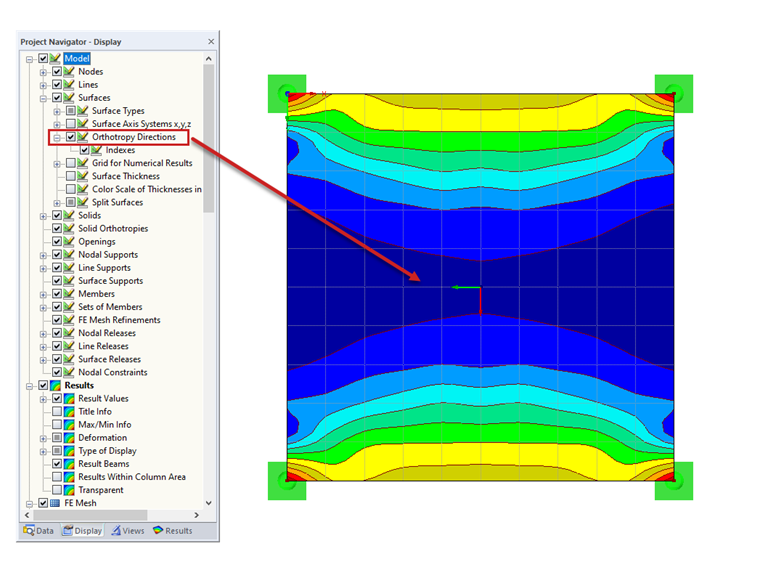

2 Grafické znázornění směrů ortotropie

Barvy šipek je možné upravit ve nastavení zobrazení (kategorie Obecné, Osový kříž, Osové systémy plochy x,y,z (směry ortotropie)), viz Obrázek 03.

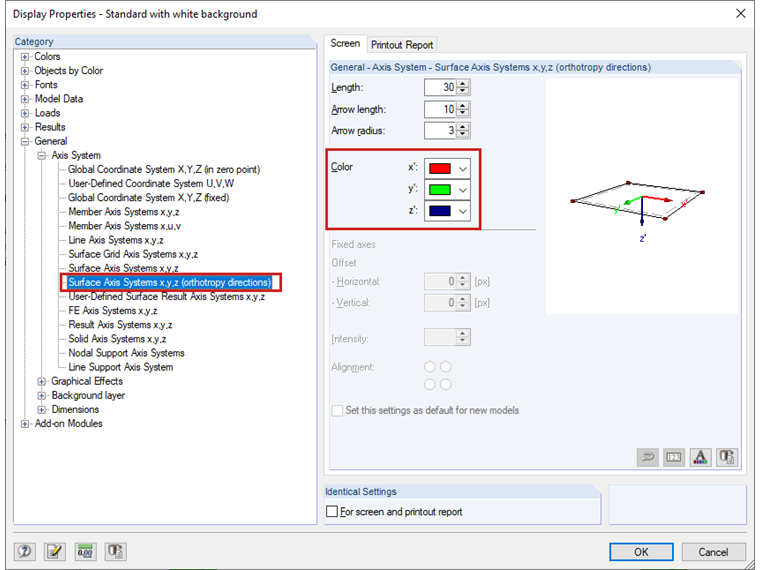

3 Úprava barev osových systémů

Pro každý směr ortotropie definovaný pro vrstvu v přídavném modulu RF-LAMINATE tedy platí napětí σ_b,0 v tomto směru, pro napětí příčně k definovaným směrům ortotropie platí σ_b,90.
