Visualizzazione delle tensioni in RF-LAMINATE nella direzione di ortotropia a 90°

Perché le tensioni dell'orientamento a 90° non sono visualizzate per uno strato con la direzione di ortotropia 90° per σb,90 in RF-LAMINATE?


Risposta:

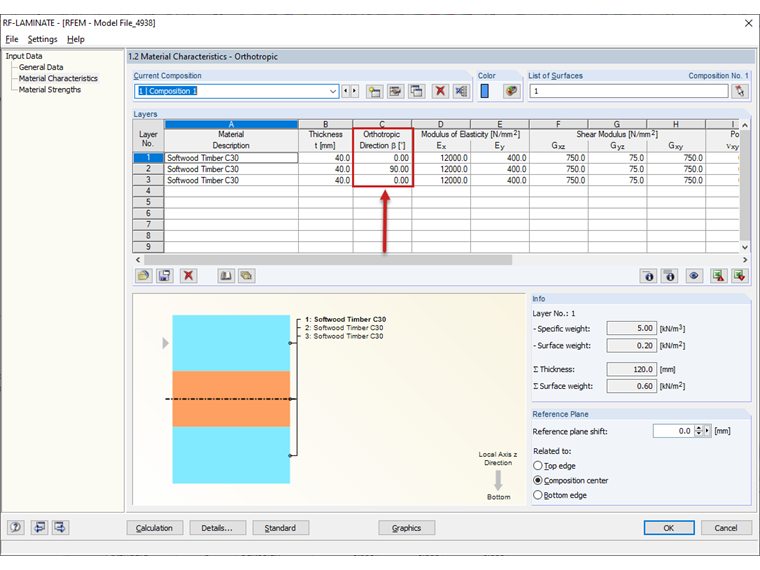

Gli indici delle tensioni da RF-LAMINATE, come σb,90, non si riferiscono al sistema di assi della superficie locale da RFEM, ma alle direzioni di ortotropia definite nella finestra "1.2 Proprietà del materiale" in RF-LAMINATE; vedere la Figura 01.

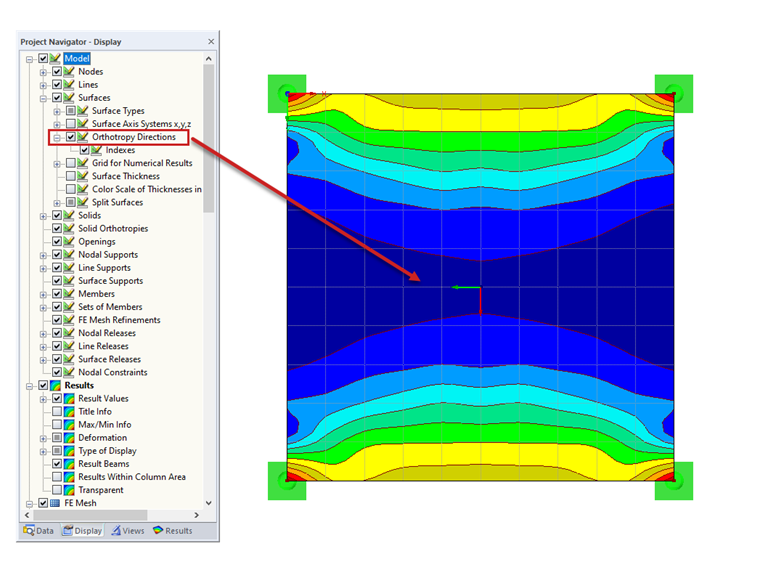

Die Orthotropierichtungen können durch Aktivierung im Zeigen-Navigator grafisch dargestellt werden, siehe Bild 2. Der rote Pfeil stellt hier die "Null-Richtung" der Spannung dar, das heißt die Richtung der Spannung σb,0.

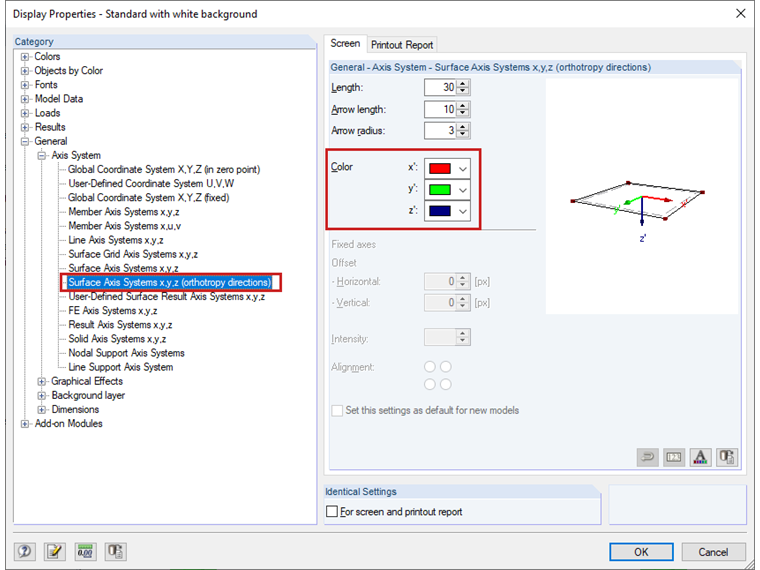

Die Farben der Pfeile können innerhalb der Anzeigeeigenschaften (Kategorie Allgemein, Achsensystem, Flächen-Achsensysteme x, y, z (Orthotropierichtungen)) angepasst werden, siehe Bild 3.

Demnach gilt für jede in RF-LAMINATE definierte Orthotropierichtung einer Schicht die Spannung σb,0 in dieser Richtung, für die Spannung quer zu den definierten Orthotropierichtungen gilt σb,90.
