Автоматическая функция продольного армирования для стержней

Для расчёта железобетонных конструктивных стержней имеется возможность автоматического определения количества или диаметра арматурных стержней.

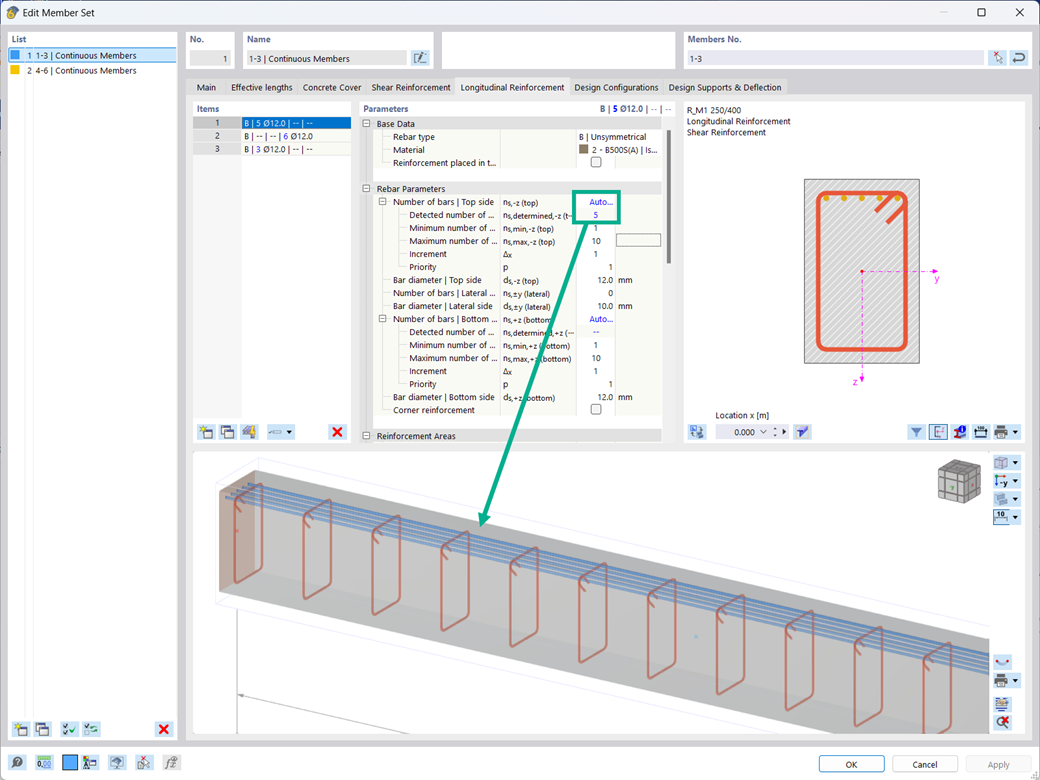

Функция 002920 | Автоматическая настройка продольного армирования для стержней
Автоматическое определение количества стержней для продольной арматуры
  • Mia: ИИ помощник
  • Новейшие функции
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Изображение процедуры проверки устойчивости в соответствии с DIN EN 1992-1-1 в программе RFEM 6
Для железобетонных элементов и конструкций, конструктивная работа которых существенно зависит от воздействий по расчету второго порядка, Еврокод 2 предлагает общий метод, основанный на нелинейном определении внутренних сил по расчету второго порядка (5.8.6), а также метод аппроксимации, основанный на номинальной кривизне (5.8.8).

Цель нашей технической статьи - выполнить расчет по общему методу расчета из нормы Еврокод 2 на примере железобетонной колонны.
Расчет на Уровень 1 - конфигурация по несущей способности
Расчёт на усталость по норме EN 1992-1-1 должен быть выполнен для конструктивных элементов, подверженных большому диапазону напряжений и/или многочисленным изменениям нагрузки. В этом случае расчётные проверки бетона и арматуры выполняются отдельно. Существует два альтернативных метода расчёта.
Модель деревянной сцены
Для обеспечения пригодности конструкции к эксплуатации, деформации не должны превышать определённых предельных значений. В этой статье описан пример, показывающий, как анализировать прогиб стержней с помощью аддонов Dlubal для расчёта.
Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
В данной технической статье речь идёт о прямом расчёте деформаций железобетонной балки с учётом долговременных эффектов ползучести и усадки. Для объяснения прямого расчета по норме Еврокод 2 (EN 1992-1-1, пункт 7.4.3) будет пояснено однопролетная балка. Особое внимание уделяется приданию жесткости при растяжении, работе в состоянии с трещинами на основе коэффициента распределения (параметр повреждения), а также учету усадки и ползучести.
Скриншоты
Функции продуктов
Характеристики 002876 | Таблицы распределения нагрузки

Например, для расчета железобетонных конструкций можно отобразить результаты армирования в таблицах отдельно в соответствии с расчетными ситуациями.

Функция 002801 | Проверки на пробой для всех форм поперечного сечения

У вас есть отдельные сечения колонн и стены с наклонной геометрией и вам нужен для них расчёт на продавливание?

Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но и для сечения любой формы.

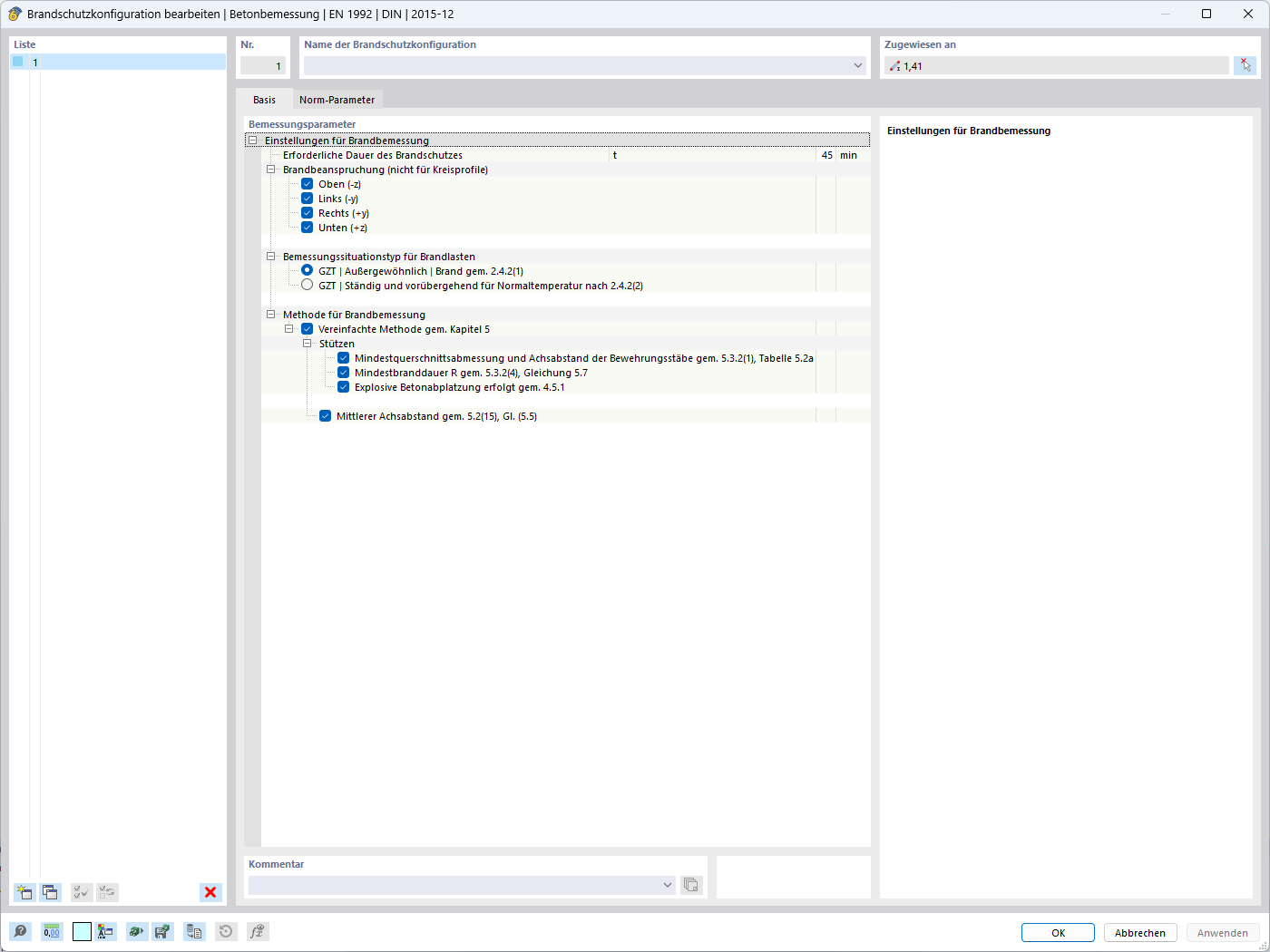

Функция 002691 | Упрощённая проверка огнестойкости для столбов по 5.3.2 и балок по 5.6, EN 1992-1-2

В аддоне Расчёт железобетонных конструкций можно выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).

Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:

  • Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
  • Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6

Внутренние силы для расчёта на огнестойкость можно определить двумя методами.

  • 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
  • 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.

Кроме того, можно изменить расстояние между осями по формуле 5.5.

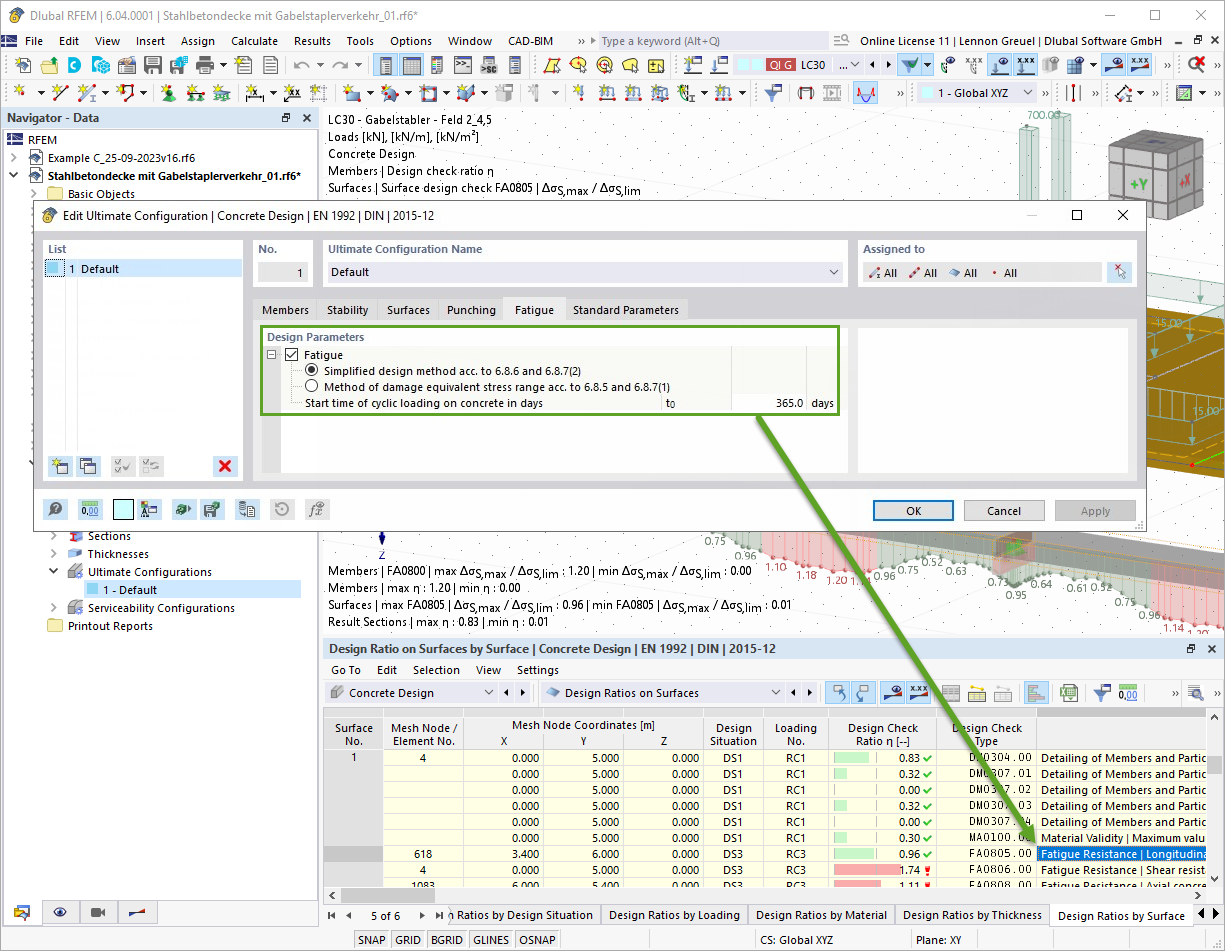

Характеристики 002670 | Расчет усталостноой прочности по норме EN 1992-1-1, глава 6.8
