Требуемая арматура и расположение арматуры

Почему в навигаторе результатов в разделе «Требуемая арматура» отображается только общая арматура, и никаких результатов для верхней и нижней арматуры?

Ответ:

В RFEM 6 вы можете задать расположение арматуры стержней в предельных конфигурациях для расчёта железобетонных конструкций, которые должны использоваться в качестве основы для определения требуемой арматуры.

Если в качестве расположения арматуры для стержней заданы «Равномерно по периметру» или «В углах (симметричная)» (см. следующий рисунок), то «верх» и «низ» не учитываются, и, следовательно, для требуемой верхней части стержня нельзя отобразить никаких результатов. и нижнюю арматуру. В таком случае значение требуемой арматуры отображается в качестве общего значения.

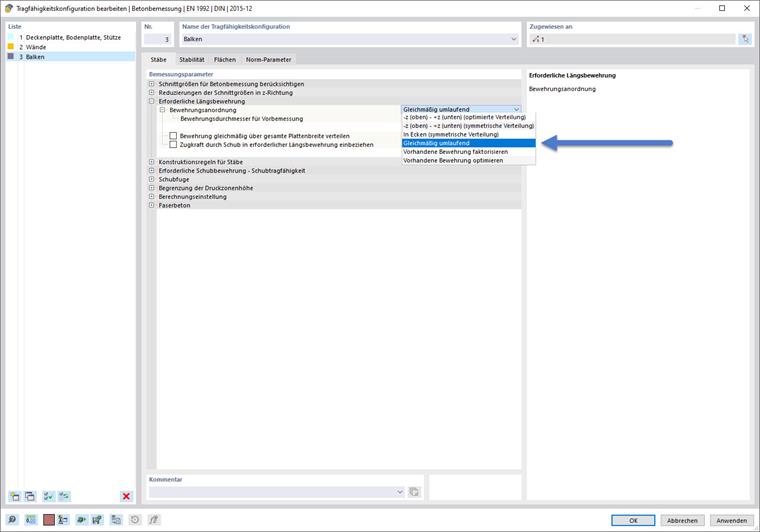

Часто задаваемые вопросы 005579 | Почему в навигаторе результатов в разделе «Требуемая арматура» отображается только общее армирование, а для верхней и нижней арматуры нет никаких результатов

Конфигурация несущей способности - стержни закладки - расположение арматуры

Для остальных вариантов расположения арматуры требуемая верхняя и нижняя арматура определяется отдельно.

Обратите внимание, что для колонн решающим является параметр во вкладке «Устойчивость». Если задана возможность «Равномерно по периметру», то в результатах также отображается требуемая общая арматура.

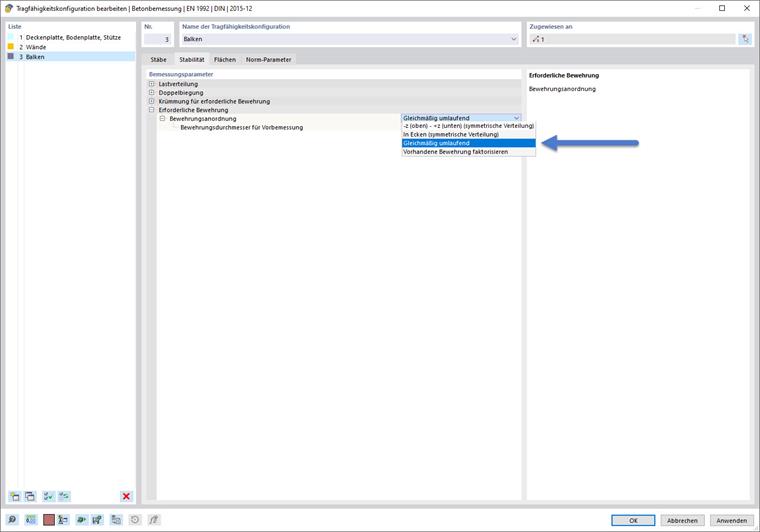

Часто задаваемые вопросы 005579 | Почему в навигаторе «Результаты» в разделе «Требуемая арматура» отображается только общее армирование, а не результат для верхней и нижней арматуры

Конфигурация несущей способности — устойчивость армирования — расположение арматуры

Если для подобранной арматуры стержня или
если сечение стержня круглое,
в этом случае выбор в конфигурациях уменьшается, а расположение арматуры в принципе ограничивается параметром «Равномерно окружающие».

Поэтому имеет смысл задать для круглых сечений отдельную расчетную конфигурацию.
