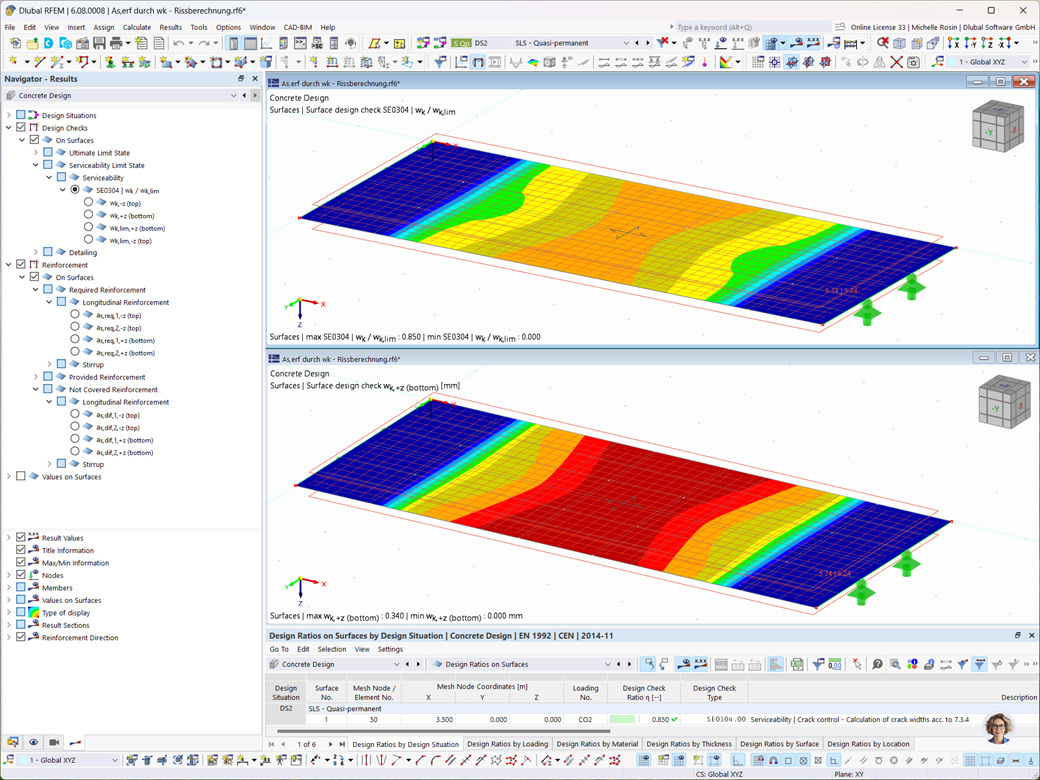

Определение требуемой продольной арматуры для прямого расчёта трещин

В нашей статье представлен всесторонний обзор основных методов сейсмического расчета с объяснением их принципов и применения, а также случаев, в которых они наиболее эффективны.

Напряжения в сварных швах между поверхностями можно определить с помощью аддона «Расчёт напряжений-деформаций» в RFEM 6. Кроме того, предельное напряжение, определенное по действующей норме, может быть использовано для определения соотношения напряжений в сварном шве. В нашей статье речь пойдет о расчете угловых швов по норме AISC 360-22 [1] и двух примеров из тома 1 AISC: Примеры расчета [2].

В нашей статье показано, как инициировать и выполнить расчет в программе, а затем следует краткое описание основной концепции.

Все результаты можно легко оценить и визуализировать в численной и графической форме. Функции выбора облегчают более целевую оценку.

Протокол результатов соответствует высоким стандартам RFEM 6 и RSTAB 9. Все изменения обновляются автоматически.

• Продукт | Rfem 6
• Продукт | RSTAB 9

Программа SHAPE-THIN содержит в себе обширную библиотеку сварных и параметризованных типов сечений, Их можно свободно комбинировать или дополнять новыми элементами. Можно без проблем моделировать сечения, состоящие из разных материалов.

Специальный набор графических инструментов помогает моделировать сечения сложной формы с использованием технологий автоматизированного проектирования. Графический ввод позволяет задавать точечные элементы, угловые сварные швы, дуги или параметризованные прямоугольные и круглые профили, а также эллипсы, эллиптические дуги, параболы, гиперболы, обычные кривые или кривые NURBS. Кроме того, программа поддерживает также импорт файлов DXF, которые затем можно использовать в качестве основы для дальнейшего моделирования. Однако, для моделирования можно применить также направляющие.

Более того, параметризованный ввод позволяет индивидуально задавать параметры модели и нагрузок так, чтобы те зависели только от определенных переменных.

Все элементы можно графически разделить или даже прикрепить к другим объектам. Программа SHAPE-THIN разделяет элементы автоматически и путем ввода нулевых элементов обеспечивает непрерывный поток сдвига. Кроме того, в случае применения нулевых элементов, можно для контроля за передачей сдвига задать также конкретную толщину.

Программа SHAPE-THIN определяет характеристики сечений и напряжения для любых открытых, замкнутых, составных и несоединенных сечений.

• характеристики сечения
  • Площадь сечения А
  • Площади сдвига A_y, A_z, A_u и A_v
  • Положение центра тяжести y_S, z_S
  • моменты площади 2 градусы I_y, I_z, I_yz, I_u, I_v, I_p, I_p,M
  • Радиусы инерции i_y, i_z, i_yz, i_u, i_v, i_p, ip,M
  • Угол наклона главных осей α
  • Вес сечения G
  • Периметр сечения U
  • константы сечения при кручении градусы I_T, I_T,St.Venant, I_T, Bredt , I_T,s
  • Положение центра сдвига y_M, z_M
  • Константы депланации I_{ω, S}, I_{ω, M} или I_ω,D для бокового защемления
  • Макс./мин. модули сечения S_y, S_z, S_u, S_v, S_ω,M с местами
  • Линии сечения r_u, r_v, r_{M, u}, r_M,v
  • Понижающий коэффициент λ_M
• Пластические характеристики сечений
  • Нормальная сила N_pl,d
  • Поперечные силы V_pl,y,d, V_pl,z,d, V_pl,u,d, V_pl,v,d
  • Изгибающие моменты M_pl,y,d, M_pl,z,d, M_pl,u,d, M_pl,v,d
  • Моменты сопротивления сечения Z_y, Z_z, Z_u, Z_v
  • Площади сдвига A_pl,y, A_pl,z, A_pl,u, A_pl,v
  • Положение биссекторных осей f_u, f_v,
  • Изображение эллипса инерции
• Статические моменты
  • Статические моменты площади Q_u, Q_v, Q_y, Q_z с положением максимума и заданным потоком сдвига
  • Координаты депланации ω_M
  • моменты сечения (площади депланации) S_ω,M
  • Площади ячеек Аm у замкнутых сечений
• Напряжение
  • Нормальные напряжения σ_x, вызванные нормальной силой, изгибающими моментами и бимоментом депланации
  • Касательные напряжения τ от поперечных сил, а также первичных и вторичных крутящих моментов
  • Эквивалентные напряжения σv с настраиваемым коэффициентом касательных напряжений
  • Соотношения напряжений, связанных с предельными напряжениями
  • Напряжения на краях элемента или осевых линиях
  • Сварное напряжение в угловых швах
• Сечения диафрагм жесткости
  • Характеристики несвязанных сечений (ядра высотных зданий, составные сечения)
  • Поперечные силы диафрагм жесткости, вызванные изгибом и кручением

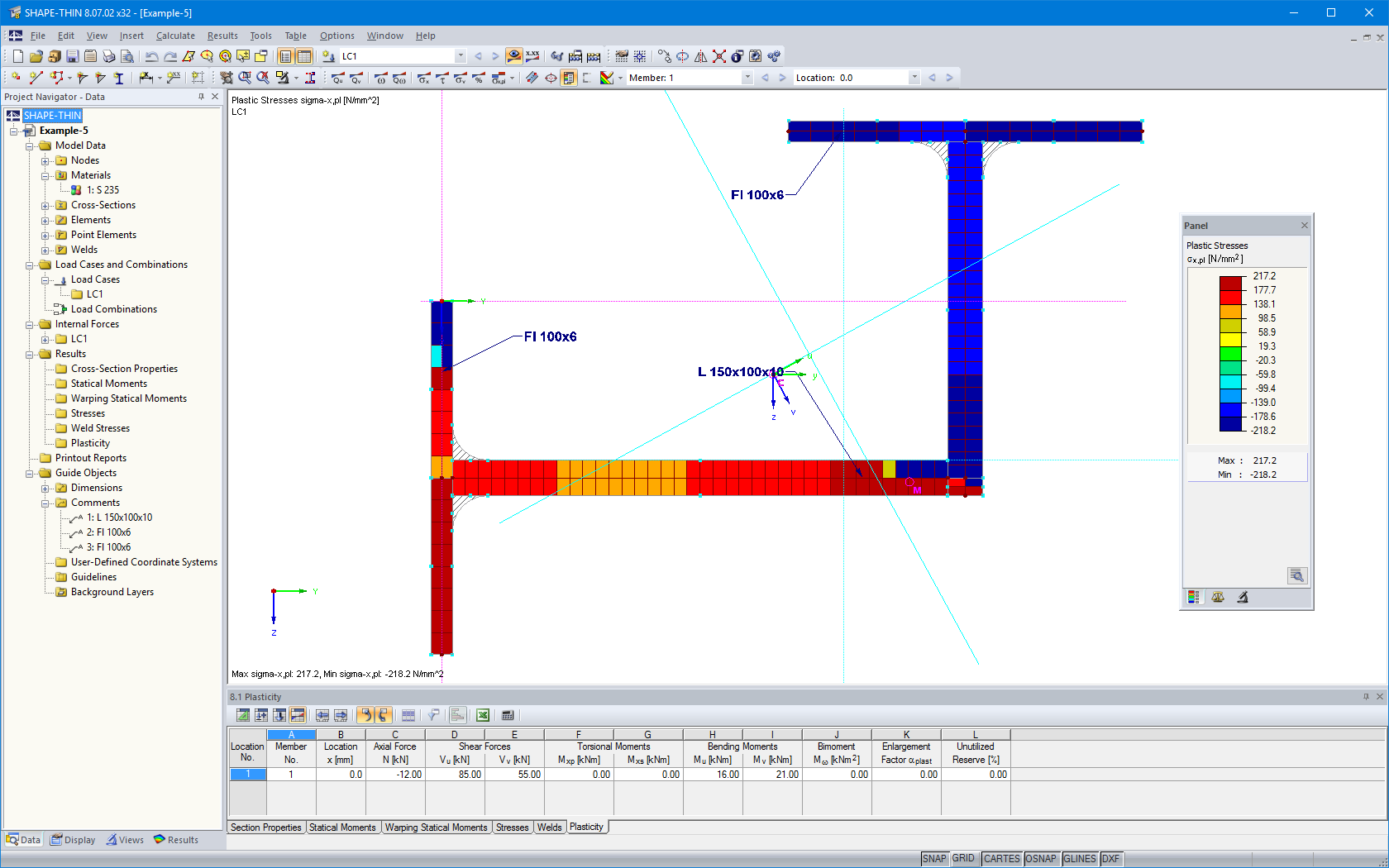

• Пластический расчёт
  • Расчет пластической несущей способности с определением коэффициента увеличения αpl

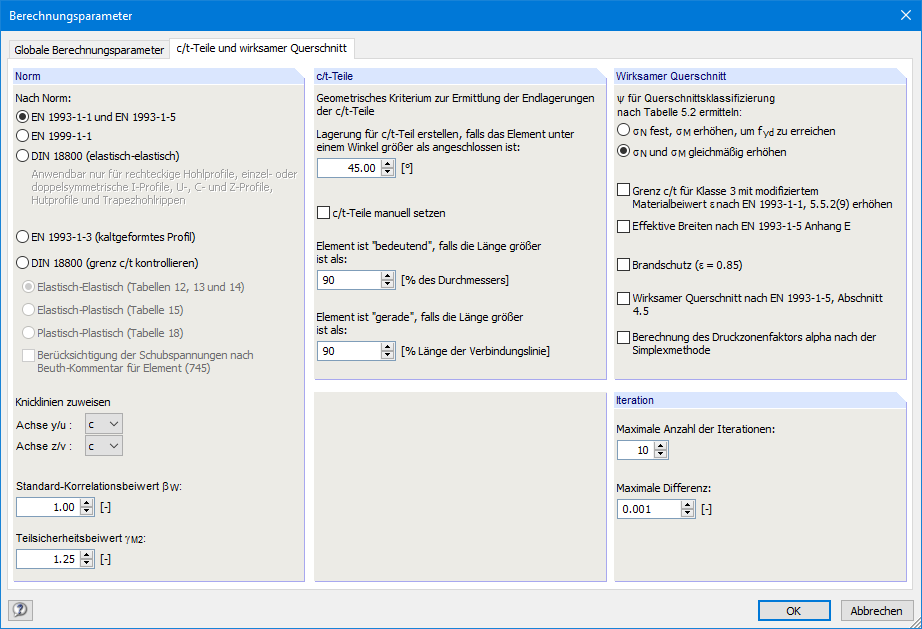

  • Проверка c/t соотношений по методам расчета el-el, el-pl или pl-pl согласно норме DIN 18800
