Podstawowa wartość dla skurczu podsychającego zgodnie z [1], Tablica 3.2 lub Załącznikiem B, równ. (B.11)

εcd, 0 = 0.85 · (220 + 110 · αds1)  · exp (-αds2 · fcm fcmo ) · 10-6 · βRH

αds1, αds2

współczynniki uwzględniające rodzaj cementu

fcm

Średnia wytrzymałość walcowa na ściskanie betonu w [N/mm²]

fcmo

= 10 N/mm²
  • Mia: Asystentka AI
  • Najnowsza Baza informacji
Wydarzenia
Filmy wideo
Modele do pobrania
Artykuły w Bazie informacji
Obliczanie ognioodporności
Wymiarowanie betonu zbrojonego na wypadek pożaru przeprowadza się zgodnie z metodą uproszczoną opartą na normie EN 1992-1-2, rozdz. 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
Redukcja minimalnego zbrojenia dla wolno twardniejącego betonu
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.

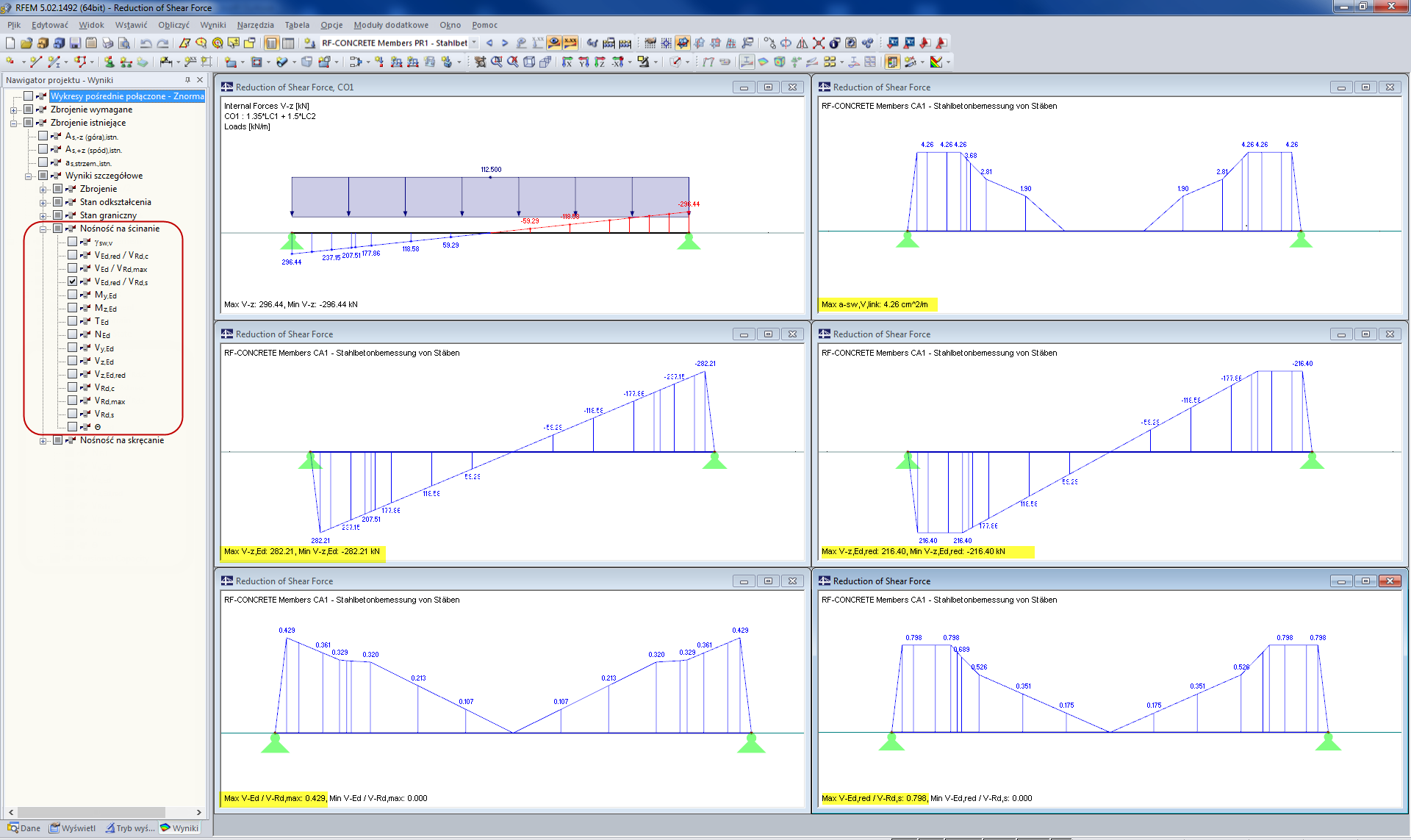

Graficzne przedstawienie pełnej/zredukowanej siły tnącej i wymaganego zbrojenia na ścinanie
