Dokumentacja przyłożonej siły tnącej do obliczeń ścinania

W przypadku obciążenia równomiernie rozłożonego zgodnie z EN 1992-1-1 (Eurokod 2) przekrój obliczeniowy dla zbrojenia na ścinanie może być umieszczony w odległości d od przedniej krawędzi podpory. Z tego powodu siła tnąca jest zredukowana do wartości VEd,red. Jednak do analizy maksymalnej obliczeniowej nośności na ścinanie VRd,max przykładana jest całkowita siła tnąca.

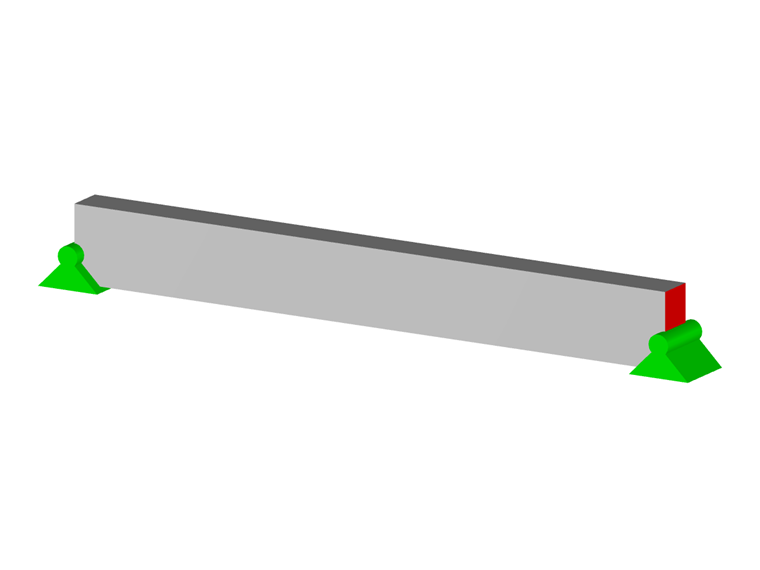

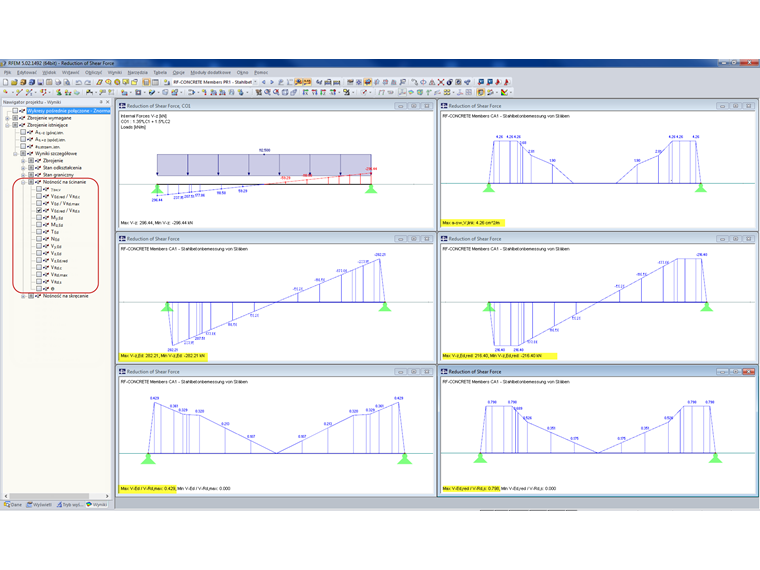

Aby uzyskać pełną dokumentację przyłożonych sił tnących, całkowita siła tnąca VEd oraz zredukowana siła tnąca VEd,red są wyświetlane w szczegółach obliczeniowych lub graficznie.

W szczegółach obliczeniowych w oknie 3.3 stopnie nośności na ścinanie zbrojonego przekroju podano poniżej:

  • VEd, czerwony/VRd, c
  • VEd, czerwony/VRd, s
  • VEd / VRd,max

VEd... Efekt siły tnącej
VEd, czerwony... Zmniejszona siła tnąca
VRd, c... Wytrzymałość na ścinanie bez zbrojenia na ścinanie
VRd, s... Obliczeniowa nośność na ścinanie ze zbrojeniem na ścinanie
VRd, maks... Maksymalna nośność betonowej podpory ściskanej na ścinanie

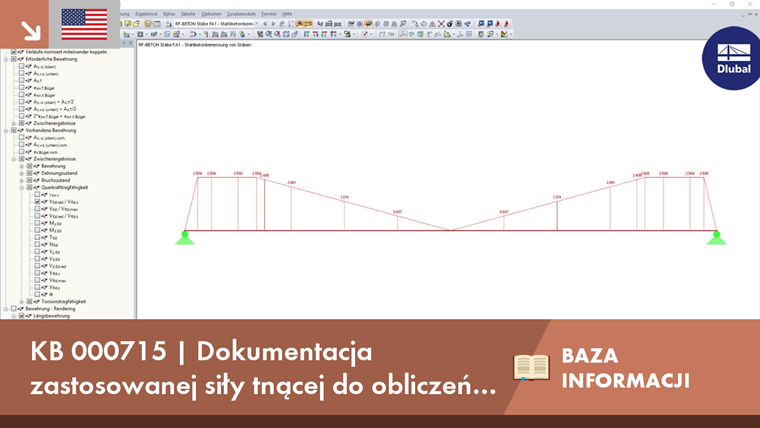

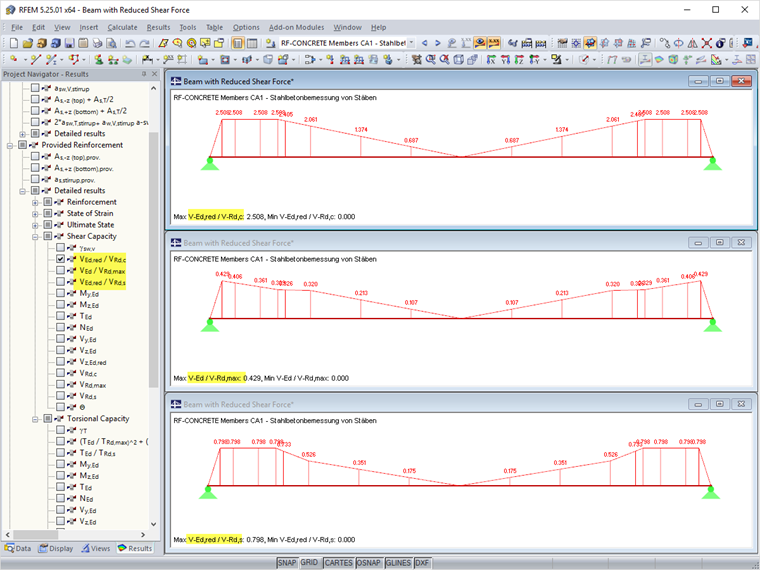

Wskaźniki wykorzystania można również wyświetlić graficznie jako wykres wyników i dodać go do dokumentacji.


Autor

Pan Meierhofer jest liderem w dziedzinie rozwoju programów dla konstrukcji betonowych i jest do dyspozycji zespołu wsparcia klienta w przypadku pytań związanych z projektowaniem konstrukcji z betonu zbrojonego i sprężonego.
