Ustawianie podpory pasa I dźwigara do obliczeń w rozszerzeniu Stateczność konstrukcji

W ramach rozszerzenia Projektowanie konstrukcji stalowych ustawiłem warunki brzegowe w taki sposób, aby pas I belki był zablokowany podczas poziomego przemieszczenia. Następnie obliczyłem współczynniki obciążenia krytycznego za pomocą rozszerzenia Stateczność konstrukcji, ale współczynnik obciążenia krytycznego nie miał wpływu na podporę. Jaki jest tego powód?

Odpowiedź:

Rozszerzenie Stateczność konstrukcji nie jest zależne od ustawień w rozszerzeniu Projektowanie konstrukcji stalowych. Jest to globalna analiza stateczności całej konstrukcji, w zależności od sposobu utworzenia modelu. Ustawienie Warunki brzegowe jest używane wyłącznie do wymiarowania w rozszerzeniu Projektowanie konstrukcji stalowych.
Aby utrzymać górną półkę, zaleca się użyć obiektów z folderu Typy dla prętów>Podpory prętowe>Panel usztywniający. Obiekty te są odzwierciedlane w wynikach rozszerzeń dla dynamiki i stateczności.
Aby pole ścinania zostało uwzględnione, musi zostać aktywowane poprzez modyfikację konstrukcji dla wybranych przypadków obciążeń lub kombinacji obciążeń.

FAQ 005465 | W ramach rozszerzenia Projektowanie konstrukcji stalowych ustawiłem warunki brzegowe w taki sposób, aby pas I belki był zablokowany podczas poziomego przemieszczenia. [*S16592627*]

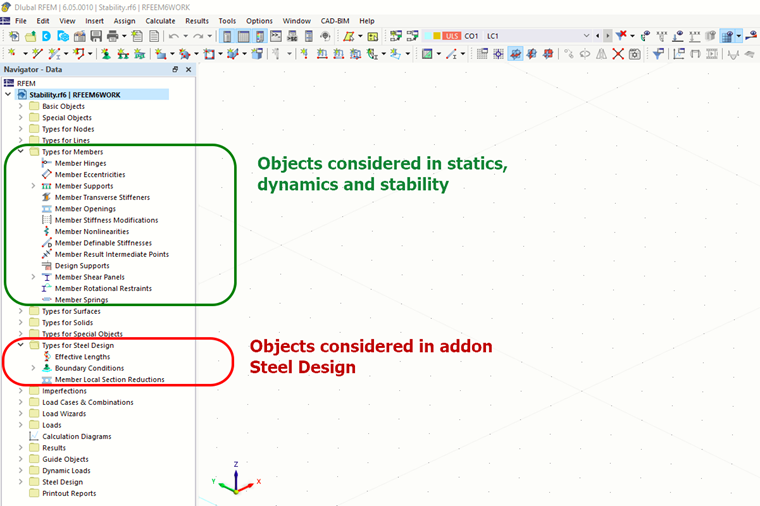

Obiekty wpływające na projektowanie konstrukcji, dynamikę i stateczność
FAQ 005465 | W ramach rozszerzenia Projektowanie konstrukcji stalowych ustawiłem warunki brzegowe w taki sposób, aby pas I belki był zablokowany podczas poziomego przemieszczenia. [*S16592638*]

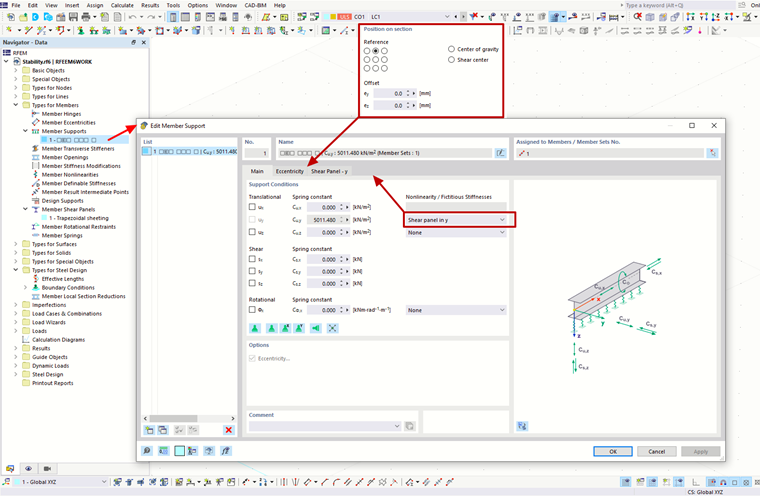

Typy dla pręty> Podpory prętowe> Panel usztywniający
FAQ 005465 | W ramach rozszerzenia Projektowanie konstrukcji stalowych ustawiłem warunki brzegowe w taki sposób, aby pas I belki był zablokowany podczas poziomego przemieszczenia. [*S16592665*]
Uwzględnienie podpory prętowej lub panelu usztywniającego należy przeprowadzić poprzez modyfikację konstrukcji dla wybranych przypadków obciążeń lub kombinacji obciążeń.
