Nastavení podepření pásnice I nosníku pro posouzení v addonu Stabilita konstrukce

V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?

Odpověď:

Addon Stabilita konstrukce není nijak závislý na nastavení v addonu Posouzení ocelových konstrukcí. Je to globální posouzení stability celé kontrukce dle toho jak je vytvořený model. Nastavení Okrajových podmínek slouží čistě pro posouzení v addonu Posouzení ocelových konstrukcí.
Pokud chcete, aby byla např. držena horní pásnice, tak doporučujeme použít objekty ze složky Typy pro pruty > Prutové podpory > Smykové pole. Tyto objekty se projeví ve výsledcích addonů pro dynamiku a stabilitu.
Aby bylo smykové pole zohledněno, je třeba to zapnout pomocí změny konstrukce pro vybrané zatěžovací stavy nebo kombinace zatížení.

FAQ 005465 | V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté

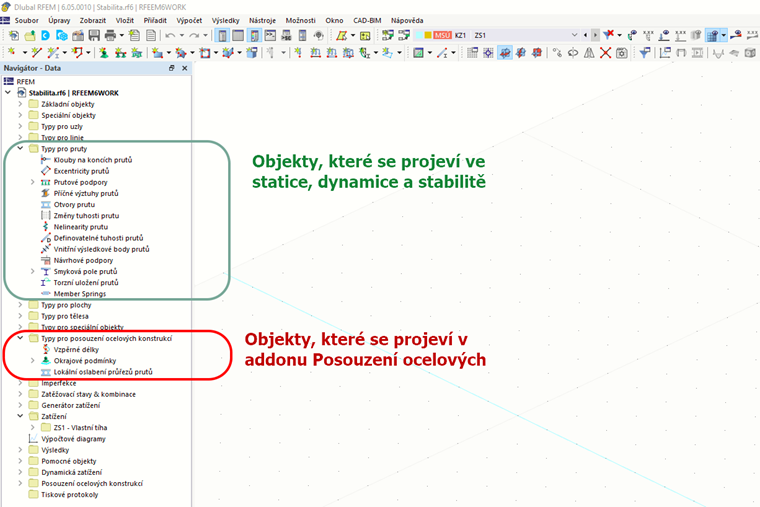

Objekty, které se projeví ve statice, dynamice a stabilitě
FAQ 005465 | V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté
Typy pro pruty > Prutové podpory > Smykové pole
FAQ 005465 | V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté

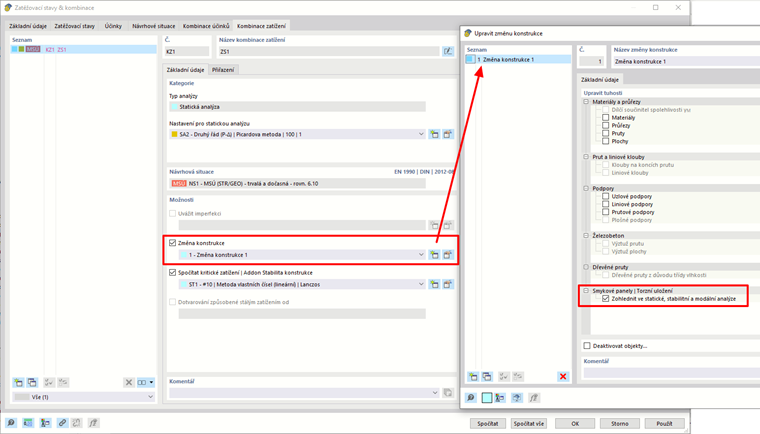

Zohlednění prutové podpory, respektive smykového pole zohledněno, je třeba to zapnout pomocí změny konstrukce pro vybrané zatěžovací stavy nebo kombinace zatížení.
